Odbiornik superheterodynowy składa się z kilku typowych bloków funkcjonalnych: toru wejściowego w.cz. (selekcja i wzmocnienie), mieszacza zasilanego sygnałem z heterodyny (generatora lokalnego), toru częstotliwości pośredniej (filtry i wzmacniacze p.cz.), a następnie bloku detektora i toru m.cz.

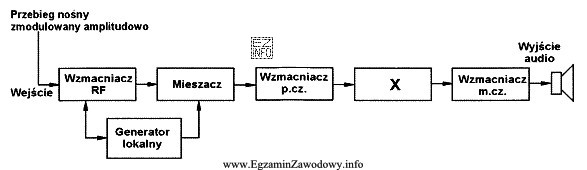

Detektor to blok, którego zadaniem jest wydzielenie (odtworzenie) informacji przenoszonej przez sygnał zmodulowany. W ujęciu blokowym oznacza to zamianę sygnału p.cz. na sygnał użyteczny (najczęściej m.cz. dla odbioru fonii) albo na sygnał bazowy w innych systemach. Dlatego na schemacie blokowym superheterodyny detektor znajduje się za filtrami/wzmacniaczami p.cz., a przed wzmacniaczem m.cz.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Heterodyna (generator lokalny) nie dokonuje demodulacji. Jej rolą jest wytworzenie stabilnej częstotliwości do mieszania, aby różnica/suma częstotliwości dała stałą p.cz. To element toru przemiany częstotliwości, a nie odzyskiwania informacji.
- ARW (automatyczna regulacja wzmocnienia) jest układem sterowania, który zmienia wzmocnienie stopni w zależności od poziomu sygnału, aby ograniczyć przesterowanie i wyrównać głośność/poziom. ARW nie jest blokiem detekcji sygnału użytecznego, tylko pętlą regulacji.
- ARCz (spotykane jako automatyczna regulacja częstotliwości) dotyczy stabilizacji dostrojenia/kompensacji odchyłek częstotliwości, zwłaszcza w torach FM. Podobnie jak ARW, jest to funkcja regulacyjna, a nie demodulacja.
Wskazówka egzaminacyjna: aby rozpoznać detektor na schemacie blokowym, szukaj miejsca, gdzie kończy się tor p.cz. (filtracja/wzmocnienie na stałej częstotliwości) i zaczyna się tor m.cz. lub sygnał bazowy. Blok pomiędzy nimi to najczęściej detektor/demodulator.
