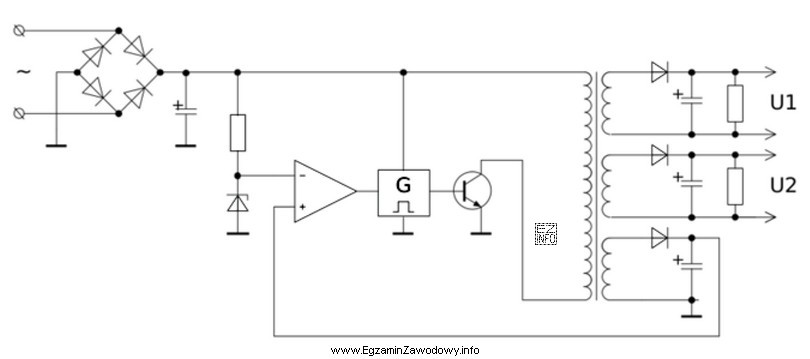

Schemat zasilacza impulsowego (SMPS) zwykle przedstawia układ blokowy lub ideowy obejmujący kilka charakterystycznych etapów przetwarzania energii. Najczęściej występują: prostownik i filtr po stronie wejściowej, następnie stopień kluczujący (tranzystor/układ klucza) pracujący z podwyższoną częstotliwością oraz transformator impulsowy lub dławik (zależnie od topologii). Po stronie wtórnej widoczne bywa prostownie i filtracja, a stabilizacja napięcia realizowana jest przez sprzężenie zwrotne (np. poprzez układ sterowania PWM i element pomiarowy napięcia wyjściowego).
Odpowiedź "zasilacza impulsowego" jest poprawna, ponieważ tylko ten typ urządzenia łączy w jednym schemacie elementy przekształcania energii z kluczowaniem, separacją/transformacją impulsową i kontrolą stabilizacji.
Pozostałe propozycje nie pasują do takiego schematu:
- "przetwornika DAC" – DAC dotyczy konwersji sygnału cyfrowego na analogowy. Na jego schemacie spodziewa się wejść cyfrowych (linie danych), układu drabinki rezystorowej lub źródeł prądowych oraz wyjścia analogowego i filtracji sygnału, a nie toru energetycznego z kluczowaniem i transformatorem impulsowym.
- "karty graficznej" – karta graficzna to złożone urządzenie z GPU, pamięcią i interfejsami, a nie pojedynczy schemat przetwarzania energii. Nawet jeśli zawiera przetwornice, to "schemat karty graficznej" zwykle obejmuje wiele bloków funkcjonalnych i połączeń danych, nie typowy uproszczony układ zasilacza.
- "przełącznika kopułkowego" – to element mechaniczny/łącznik. Jego schemat sprowadza się do symbolu przełącznika/styku, ewentualnie z opisem wyprowadzeń, bez jakichkolwiek bloków prostowania, transformacji i sprzężenia zwrotnego.
Wskazówka egzaminacyjna: przy rozpoznawaniu SMPS szukaj jednocześnie klucza, elementu magnetycznego (transformator/dławik) oraz pętli regulacji. Pojedynczy element nie wystarcza do pewnej identyfikacji — liczy się zestaw cech całego układu.
