KWALIFIKACJA BUD9 - STYCZEŃ 2014



PYTANIE NR 2.

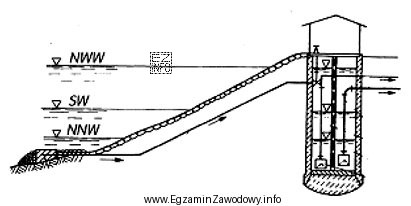

Rysunek przedstawia schemat ujęcia
Ilustracja przedstawia schemat ujęcia nurtowego, co jest związane z kwalifikacją technika inżynierii sanitarnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ujęcie nurtowe to rozwiązanie przeznaczone do poboru wody z cieku w strefie nurtu, zwykle przez elementy wysunięte w głąb przekroju rzeki, aby ograniczyć wpływ strefy przybrzeżnej. Pozostałe typy (brzegowe, zatokowe, wieżowe) mają inne usytuowanie i sposób doprowadzenia wody.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać typ ujęcia wody na podstawie schematu. Kluczowe jest skojarzenie położenia urządzeń poboru względem koryta i przepływu.

"nurtowego" jest właściwe, gdy schemat wskazuje pobór wody zlokalizowany w strefie nurtu cieku (a nie przy samym brzegu czy w zatoce). W praktyce takie rozwiązanie stosuje się, gdy zależy na poborze z bardziej "wymieszanej" części przekroju oraz na ograniczeniu wpływu lokalnych zanieczyszczeń i zjawisk typowych dla przybrzeża (np. przykosów, roślinności czy zamulenia przy brzegu).

Dlaczego pozostałe odpowiedzi nie pasują:

  • "wieżowego" – kojarzy się z ujęciem o charakterystycznej, pionowej konstrukcji (wieża/komora poboru) umożliwiającej pobór z różnych głębokości. Jeśli na schemacie nie widać takiej budowli, nie ma podstaw do tego wyboru.
  • "brzegowego" – dotyczy poboru zlokalizowanego przy brzegu, z krótszym lub bezpośrednim doprowadzeniem. Gdy schemat pokazuje element poboru wysunięty w głąb cieku, to nie jest typowo brzegowe usytuowanie.
  • "zatokowego" – odnosi się do poboru w wodach cofki/zatoki lub obszarze o osłoniętym przepływie. Jeśli rysunek przedstawia pobór w głównym korycie/nurcie, wybór "zatokowego" wynika zwykle z mylenia nazw albo z pomijania położenia względem przepływu.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie gdzie jest zlokalizowany punkt poboru (nurt–brzeg–zatoka) i czy schemat sugeruje budowlę umożliwiającą pobór z różnych poziomów (wieża). Dopiero potem wybieraj nazwę typu ujęcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ujęcie nurtowe?
Ujęcie nurtowe to sposób poboru wody z cieku, w którym element poboru jest zlokalizowany w strefie nurtu (głównego przepływu), a nie przy brzegu. Celem jest pobór wody z bardziej "wymieszanej" części przekroju rzeki i ograniczenie wpływu strefy przybrzeżnej.
Jak odróżnić ujęcie brzegowe od nurtowego na schemacie?
Najprościej porównać położenie punktu poboru: brzegowe jest przy linii brzegu (często z krótkim doprowadzeniem), a nurtowe ma pobór wysunięty w głąb koryta, bliżej głównego strumienia przepływu. Na schemacie szukaj, czy wlot jest "w nurcie", czy "przy brzegu".
Dlaczego na egzaminie pojawiają się pytania o typy ujęć wody?
Bo monter sieci i instalacji sanitarnych musi rozumieć, skąd i jak pobiera się wodę oraz jak to wpływa na elementy sieci (przewody doprowadzające, armaturę, zabezpieczenia). Rozpoznawanie typu ujęcia ćwiczy czytanie schematów i dobór rozwiązań do warunków terenowych.
Co oznacza ujęcie zatokowe i kiedy się je stosuje?
Ujęcie zatokowe dotyczy poboru wody z zatoki/cofki lub obszaru o osłoniętym przepływie (poza głównym nurtem). Stosuje się je, gdy warunki lokalne sprzyjają poborowi w spokojniejszej wodzie, ale wymaga to oceny ryzyka zamulania i pogorszenia jakości wody w strefach o mniejszej wymianie.
Jakie cechy ma ujęcie wieżowe?
Ujęcie wieżowe ma zwykle pionową konstrukcję (wieżę/komorę), która umożliwia pobór wody z różnych poziomów głębokości. To przydaje się, gdy jakość wody zmienia się z głębokością. Na schemacie szukaj wyraźnego "pionowego" obiektu i kilku poziomów poboru.
Czy samo słowo "schemat ujęcia" wystarcza do odpowiedzi bez rysunku?
Nie. W tego typu zadaniach kluczowe informacje są na rysunku (położenie wlotu względem brzegu i nurtu). Bez schematu trudno jednoznacznie wybrać typ ujęcia. Na egzaminie zawsze analizuj rysunek: to on rozstrzyga, czy pobór jest brzegowy, nurtowy, zatokowy lub wieżowy.
Jakie błędy najczęściej robi się przy rozpoznawaniu ujęć wody?
Najczęstsze błędy to: wybór odpowiedzi "z pamięci" bez sprawdzenia położenia wlotu, mylenie nazw (brzegowe–zatokowe), pomijanie elementów wskazujących na konstrukcję wieżową oraz skupianie się na jednym fragmencie rysunku zamiast na całym układzie. Pomaga porównanie: brzeg–nurt–zatoka–wieża.
Jak podejść do pytania, gdy dwie odpowiedzi wydają się podobne?
Najpierw wypisz cechy rozstrzygające: lokalizacja poboru (brzeg czy środek koryta), obecność zatoki/cofki oraz czy jest pionowa konstrukcja umożliwiająca pobór z różnych głębokości. Dopiero potem dopasuj nazwę. To ogranicza zgadywanie i błąd pierwszego wrażenia.
Gdzie w praktyce monter może spotkać się z elementami ujęcia wody?
Najczęściej przy pracach związanych z przewodami doprowadzającymi, komorami, zasuwami, odpowietrzeniami i elementami zabezpieczeń na odcinku między ujęciem a siecią. Monter nie zawsze buduje samo ujęcie hydrotechniczne, ale powinien rozumieć jego działanie, by poprawnie wykonać połączenia i eksploatację.
Jak się przygotować do takich zadań rysunkowych na egzamin?
Ćwicz na zestawach schematów: rozpoznawaj typ obiektu po usytuowaniu i funkcji, a nie po pojedynczym symbolu. Rób krótkie notatki porównawcze (nurt–brzeg–zatoka–wieża) i sprawdzaj się na losowych rysunkach. Warto też powtarzać nazewnictwo elementów sieci wodociągowych.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że ujęcie nurtowe to rozwiązanie przeznaczone do poboru wody z cieku w strefie nurtu, zwykle przez elementy wysunięte w głąb przekroju rzeki, aby ograniczyć wpływ strefy przybrzeżnej.

Materiały:

  • Podręczniki/opracowania z zakresu zaopatrzenia w wodę i ujęć wody (dział: ujęcia powierzchniowe)
  • Materiały dydaktyczne do kwalifikacji dotyczące sieci wodociągowych (schematy obiektów i armatury)
  • Atlas/słownik rysunku technicznego instalacji sanitarnych – rozpoznawanie symboli i schematów
