Stacja redukcyjno-schładzająca (często spotykana w układach parowych) łączy w sobie dwa zadania: redukcję ciśnienia oraz schładzanie (obniżenie temperatury, np. pary przegrzanej do wymaganych parametrów). W praktyce redukcja jest realizowana przez element dławiący/regulacyjny, a schładzanie – przez doprowadzenie czynnika chłodzącego i efektywną wymianę ciepła.

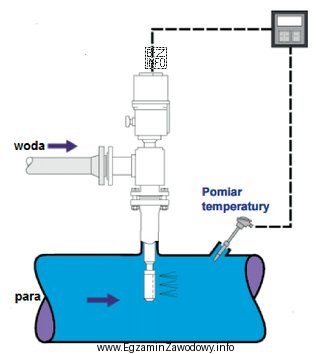

Odpowiedź "dysz wtryskowych" jest właściwa dla rozwiązań, w których schładzanie odbywa się przez wtrysk wody do strumienia i jej rozpylenie. Dysze wtryskowe służą do uzyskania kroplistego rozpyłu, zwiększenia powierzchni kontaktu faz oraz przyspieszenia odparowania wody w parze. Na rysunkach/schematach takich stacji zwykle można rozpoznać doprowadzenie wody (linia z armaturą) oraz element rozpylający umieszczony w przewodzie/parociągu.
Dlaczego pozostałe propozycje nie pasują do typowej stacji z dyszami wtryskowymi?
- "dyszy Venturiego" odnoszą się do zwężek/układów wykorzystujących efekt Venturiego (np. do wytwarzania podciśnienia, zasysania, mieszania). To inne rozwiązanie konstrukcyjne i inny mechanizm działania niż klasyczny wtrysk wody do schładzania pary.
- "kąpieli wodnej" oznaczałaby schładzanie przez wymiennik/zbiornik z wodą (ogrzewanie/chłodzenie pośrednie), a nie bezpośredni wtrysk do strumienia. Taki układ wyglądałby na rysunku inaczej (zbiornik, wężownica, płaszcz wodny).
- "atomizacji parowej" sugeruje rozpylanie z użyciem pary jako medium atomizującego (specyficzny typ dysz/układu). Jeżeli na rysunku wskazano wtrysk wody realizowany przez same dysze wtryskowe bez wyodrębnionego toru pary atomizującej, to ta odpowiedź nie opisuje właściwego rozwiązania.
Na egzaminie warto zwracać uwagę na to, co jest czynnikiem chłodzącym (woda) i jak jest wprowadzany (wtrysk i rozpylenie w przewodzie). To zwykle najszybciej pozwala odróżnić wtrysk od schładzania pośredniego.
