KWALIFIKACJA INF1 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

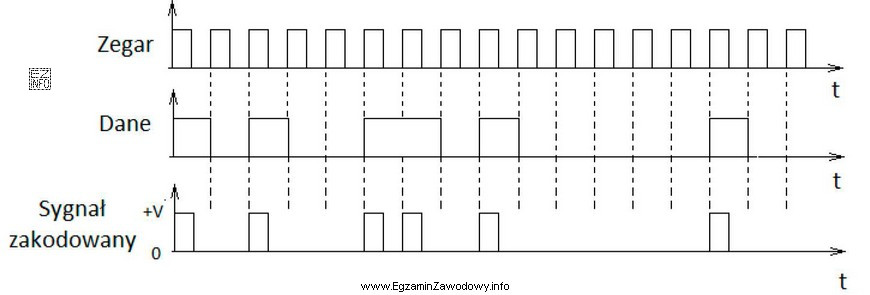

Sygnał zakodowany na rysunku przedstawia kodowanie RZ unipolarne. W tym kodowaniu, gdy dane są na poziomie wysokim, sygnał zakodowany przechodzi na poziom wysoki (+V) tylko w pierwszej połowie okresu zegara, a następnie wraca do zera. W przypadku danych na poziomie niskim, sygnał zakodowany pozostaje na poziomie 0 przez cały okres zegara. Analiza rysunku potwierdza, że sygnał zakodowany spełnia te warunki, co wskazuje na kodowanie RZ unipolarne.
