PYTANIE NR 28.

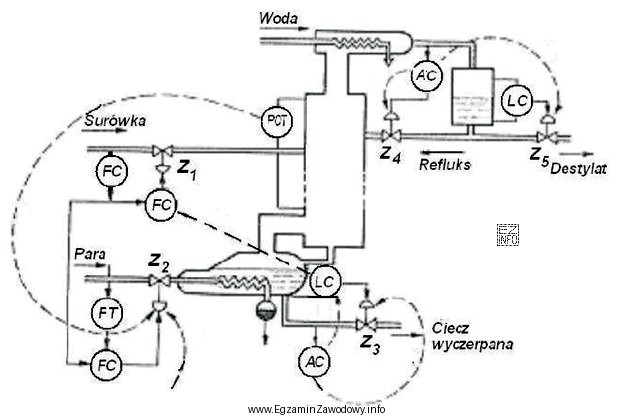

Rysunek przedstawia układy regulacji kolumny destylacyjnej. Poziom cieczy wyczerpanej reguluje układ oznaczony jako
Ilustracja przedstawia schemat układu regulacji kolumny destylacyjnej, używany w kontekście kwalifikacji zawodowej technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
LC oznacza pętlę regulacji poziomu (Level Controller). Skoro pytanie dotyczy regulacji poziomu cieczy wyczerpanej (produktu dennego), właściwym wyborem jest oznaczenie związane z poziomem, a nie np. AC, które odnosi się do analizy/składu, ani oznaczenia typu Z₂/Z₃.

Pełne wyjaśnienie:

W kolumnie destylacyjnej "ciecz wyczerpana" to zwykle ciecz odbierana z dołu kolumny (produkt denny). Jednym z kluczowych zadań automatyki jest utrzymanie stabilnego poziomu tej cieczy w dnie kolumny, aby zapewnić ciągłość odbioru, prawidłową pracę reboilera oraz ograniczyć ryzyko zalania lub pracy "na sucho".

Oznaczenie LC jest standardowo rozumiane jako Level Controller, czyli regulator poziomu. Taka pętla zwykle składa się z:

  • pomiaru poziomu (np. czujnik/przetwornik poziomu),
  • regulatora,
  • elementu wykonawczego (najczęściej zawór na odpływie produktu dennego).

Dlatego odpowiedź "LC" jest poprawna: bezpośrednio wskazuje układ, który steruje poziomem.

Pozostałe odpowiedzi są nieadekwatne do treści pytania:

  • "AC" w praktyce automatyki procesowej odnosi się do analizy (np. składu, stężenia, jakości) i nie jest typowym oznaczeniem pętli regulacji poziomu. W kolumnie mogłoby dotyczyć np. kontroli jakości produktu, ale nie poziomu cieczy w dnie.
  • "Z₂" oraz "Z₃" nie są jednoznacznymi, powszechnymi skrótami mówiącymi wprost o poziomie. Mogą oznaczać elementy pomocnicze/oznaczenia wewnętrzne na schemacie, ale sama litera "Z" i indeks nie identyfikują typu regulacji tak jak LC.

Wskazówka egzaminacyjna: w tego typu zadaniach najpierw nazwij wielkość regulowaną (tu: poziom), a dopiero potem dopasuj skrót instrumentacyjny. To ogranicza pomyłki wynikające z podobieństwa liter lub "strzelania" po skrótach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót LC na schematach automatyki procesowej?
LC najczęściej oznacza regulator poziomu (Level Controller). Taki element działa w pętli regulacji: na podstawie pomiaru poziomu steruje np. zaworem na odpływie, aby utrzymać zadany poziom cieczy w aparacie (zbiorniku, kolumnie, separatorze).
Dlaczego w kolumnie destylacyjnej reguluje się poziom cieczy na dnie?
Stabilny poziom na dnie zapewnia ciągły odbiór produktu dennego i bezpieczną pracę reboilera. Zbyt wysoki poziom grozi zalaniem i pogorszeniem rozdziału, a zbyt niski może powodować przerwy w odbiorze i problemy eksploatacyjne (np. wahania temperatur).
Jak rozpoznać, że pytanie dotyczy regulacji poziomu, a nie składu lub temperatury?
Kluczowe jest słowo "poziom" w treści. Poziom to wielkość ilościowa związana z objętością/stanem napełnienia. Skład, stężenie lub jakość dotyczą analizy (często spotkasz skróty kojarzone z analizą), a temperatura i ciśnienie mają własne oznaczenia w pętlach regulacji.
Co to jest "ciecz wyczerpana" w kontekście destylacji?
W destylacji "ciecz wyczerpana" to zwykle ciecz pozostająca po oddzieleniu bardziej lotnych składników, często odbierana jako produkt denny. Jest to strumień z dołu kolumny, którego ilość/poziom w dnie trzeba stabilizować, aby proces był ciągły.
Czy AC może oznaczać układ regulacji poziomu w kolumnie destylacyjnej?
W typowym nazewnictwie automatyki procesowej AC kojarzy się raczej z analizą (np. analizator, regulator jakości/składu), a nie z poziomem. Dlatego przy pytaniu o poziom najpierw szukaj oznaczeń związanych z poziomem (np. litera "L" w skrócie), a nie z analizą.
Jak działa pętla regulacji poziomu w dnie kolumny (LC)?
Pętla LC porównuje zmierzony poziom z wartością zadaną. Gdy poziom rośnie, regulator zwykle zwiększa odpływ produktu dennego (otwiera zawór). Gdy poziom spada, zmniejsza odpływ. Dzięki temu poziom utrzymuje się w bezpiecznym i stabilnym zakresie.
Jakie błędy najczęściej popełnia się przy oznaczeniach LC i AC na egzaminie?
Najczęstsze pomyłki to: wybór na podstawie podobieństwa liter bez czytania treści (LC vs AC), ignorowanie słowa "poziom", oraz traktowanie wszystkich skrótów jako równoważnych. Pomaga zasada: najpierw ustal wielkość procesu (poziom), potem dobierz oznaczenie.
Kiedy regulacja poziomu na dnie kolumny wpływa na jakość rozdziału?
Gdy poziom silnie się waha, zmieniają się warunki cieplne i hydrauliczne (np. obciążenie reboilera, przepływy), co może pogarszać stabilność procesu i rozdział frakcji. Utrzymanie poziomu przez LC ogranicza te wahania i ułatwia stabilną pracę całej kolumny.
Jakie elementy wykonawcze najczęściej steruje regulator poziomu w kolumnie?
Najczęściej regulator poziomu steruje zaworem regulacyjnym na odpływie cieczy (produktu dennego) lub pompą odbiorową. Wybór zależy od instalacji, ale idea jest ta sama: zmieniać odpływ tak, aby poziom w dnie utrzymać na zadanym poziomie.
Jak przygotować się do pytań o układy regulacji kolumny destylacyjnej?
Ucz się powiązania: wielkość regulowana → oznaczenie pętli (poziom, przepływ, ciśnienie, temperatura, skład). Przećwicz czytanie prostych P&ID i typowych układów: regulacja poziomu dna, regulacja ciśnienia na głowicy, regulacja temperatury/strumieni odbioru. To daje szybkie, pewne odpowiedzi.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "LC oznacza pętlę regulacji poziomu (Level Controller)."
