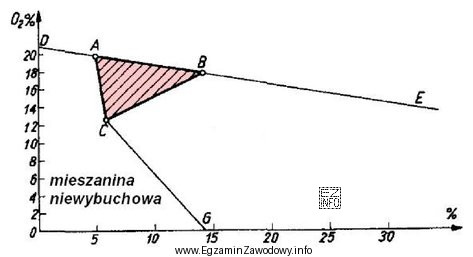

Wykres wybuchowości przedstawia zakres stężeń gazu palnego w powietrzu, w którym mieszanina może ulec zapłonowi i wybuchowi. W praktyce oznacza to obszar pomiędzy dolną i górną granicą wybuchowości (palności) – poza tym zakresem mieszanina jest zbyt "uboga" albo zbyt "bogata", aby płomień mógł się rozprzestrzeniać.
Odpowiedź "metanu" jest właściwa, ponieważ w górnictwie podziemnym to właśnie metan jest kluczowym gazem palnym odpowiedzialnym za zagrożenie wybuchowe w wyrobiskach. Z tego powodu w materiałach branżowych bardzo często spotyka się wykresy oraz charakterystyki odnoszące się właśnie do metanu i jego mieszanin z powietrzem.
Dlaczego pozostałe odpowiedzi nie pasują:
- "wodoru" – wodór jest silnie palny i ma szeroki zakres palności, ale w typowych zadaniach i procedurach górnictwa podziemnego nie jest gazem charakterystycznym dla zagrożenia w wyrobiskach w takim stopniu jak metan. Wybór tej opcji bywa efektem ogólnego skojarzenia "wodór = wybuch".
- "tlenku węgla" – tlenek węgla kojarzy się w kopalniach przede wszystkim z zagrożeniem toksycznym oraz wskaźnikiem procesów niepożądanych (np. pożarowych). Choć CO może być palny, w kontekście górnictwa podziemnego nie jest to "modelowy" wykres wybuchowości omawiany najczęściej.
- "siarkowodoru" – siarkowodór jest głównie postrzegany jako gaz silnie toksyczny; w zadaniach egzaminacyjnych częściej sprawdza się jego wpływ na zdrowie i zasady postępowania niż identyfikację standardowego wykresu wybuchowości.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy zagrożeń wybuchowych w kopalni podziemnej i pojawia się rozpoznawanie wykresu, najpierw sprawdź, czy nie jest to typowy materiał dotyczący metanu (najbardziej charakterystycznego dla tej branży gazu palnego).
