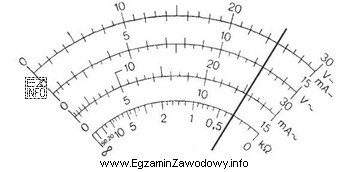

W mierniku analogowym kluczowe są dwie informacje: ustawiony zakres oraz skala, z której wykonujesz odczyt. Jeśli przyrząd jest przełączony na zakres 0,6 A, to oznacza, że pełne wychylenie wskazówki (koniec skali dla danego toru odczytu) odpowiada 0,6 A.
Aby poprawnie wskazać wynik, wykonaj dwa kroki:
- Odczytaj położenie wskazówki na właściwej podziałce przypisanej do pomiaru prądu stałego na tym zakresie (w wielu miernikach tarcza ma kilka nakładających się skal).
- Przelicz jednostki, jeżeli odpowiedzi podane są w miliamperach. Pamiętaj: 1 A = 1000 mA.
Odpowiedź "500 mA" odpowiada wartości 0,5 A. To typowy wynik, gdy wskazówka znajduje się w okolicy pięciu dziesiątych skali dla ustawionego zakresu 0,6 A (albo pokazuje wartość, która po uwzględnieniu przelicznika zakresu daje 0,5 A).
Pozostałe propozycje są niepoprawne, bo nie pasują do zakresu i typowego sposobu przeliczenia:
- "25,0 mA" i "12,5 mA" to wartości bardzo małe jak na wskazanie rzędu połowy zakresu 0,6 A; zwykle wynikają z odczytu z niewłaściwej podziałki lub pomylenia współczynnika.
- "250 mA" to częsty wybór przy błędzie "połowa z połowy" (np. omyłkowe przyjęcie innej skali lub nieprawidłowe przeliczenie), ale 250 mA = 0,25 A i nie odpowiada wskazaniu 0,5 A.
W praktyce diagnostyki pojazdów taki odczyt pomaga ocenić, czy moduł sterowania pobiera prąd zgodny z oczekiwaniami oraz czy nie ma przeciążeń wskazujących na zwarcie lub uszkodzony element instalacji.
