KWALIFIKACJA ELE2 - STYCZEŃ 2013

Wyjaśnienie poprawnej odpowiedzi:

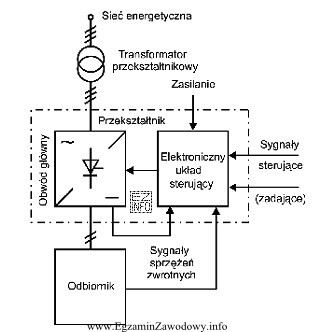

Schemat przedstawia urządzenie z elektronicznym układem sterującym, który steruje przepływem prądu przez półprzewodnikowe elementy wykonawcze (tutaj symbolizowane przez diodę z równolegle połączonym tranzystorem), co jest charakterystyczne dla prostownika sterowanego. Prostownik niesterowany nie posiadałby elementów sterujących, falownik przekształcałby prąd stały na przemienny, a przemiennik częstotliwości zmieniałby częstotliwość prądu przemiennego.
