KWALIFIKACJA ELE5 - CZERWIEC 2016

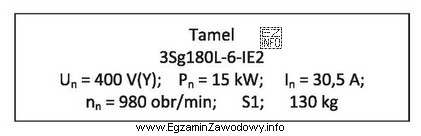

W tego typu zadaniach kluczowe jest rozróżnienie parametrów rozstrzygających od parametrów opisowych tabliczki znamionowej.

Klasyfikacje urządzeń napędowych na grupy są zwykle oparte na kryteriach granicznych (wartościach progowych). W praktyce najczęściej takim kryterium jest moc znamionowa, ponieważ bezpośrednio wiąże się z obciążalnością napędu, doborem aparatury łączeniowej i zabezpieczeń oraz warunkami eksploatacji. Dlatego odpowiedź "ma za dużą moc znamionową" jest logicznie spójna z uzasadnieniem: przekroczenie zakresu mocy przypisanego do danej grupy wyklucza zaliczenie urządzenia do tej grupy.

Pozostałe odpowiedzi są typowymi "pułapkami":

• "jest silnikiem trójfazowym" – liczba faz opisuje sposób zasilania i budowę układu, ale sama w sobie nie przesądza o przynależności do grupy, jeśli grupy są definiowane np. zakresem mocy lub innym parametrem granicznym.
• "ma za małe napięcie znamionowe" – napięcie jest parametrem doboru zasilania i osprzętu, jednak w klasyfikacjach grupowych nie zawsze jest kryterium decydującym. Bez wskazania, że grupa IV jest definiowana napięciem, taka przesłanka nie jest najsilniejsza.
• "jest silnikiem przeznaczonym do pracy ciągłej" – rodzaj pracy (np. praca ciągła) informuje o obciążalności cieplnej w czasie, ale nie stanowi automatycznie podstawy do wykluczenia z grupy, jeśli grupa jest definiowana innym parametrem.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się odwołanie do grupy lub kategorii, najpierw szukaj na tabliczce parametrów, które mogą mieć wartości graniczne (np. moc), a dopiero potem rozważ cechy opisowe (fazy, rodzaj pracy).
