W siłowniku pneumatycznym podwójnego działania ruch tłoczyska w obie strony realizuje się przez zmianę doprowadzenia sprężonego powietrza do odpowiednich komór cylindra. Za to odpowiadają zwykle elementy wykonawcze, takie jak zawory rozdzielające, a nie czujniki.

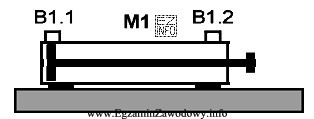

Kontaktron (reed switch) zamontowany na zewnątrz cylindra pełni rolę czujnika położenia. W typowym rozwiązaniu w tłoku znajduje się magnes, a kontaktron reaguje na pole magnetyczne, gdy tłok dojedzie do ustawionego miejsca. Dzięki temu sterownik (np. PLC) dostaje informację, że siłownik osiągnął określoną pozycję.
Odpowiedź "rozpoznanie pozycji \"tłoczysko wysunięte\"" jest prawidłowa, bo w praktyce jeden z dwóch czujników na siłowniku sygnalizuje położenie przy wysunięciu, a drugi przy wsunięciu (położenia krańcowe lub zadane).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "otwarcie dopływu sprężonego powietrza w celu wysunięcia tłoczyska" – otwieranie/dławienie/przełączanie dopływu to zadanie zaworu i elementów pneumatycznych w torze zasilania, nie kontaktronu. Kontaktron nie steruje przepływem, tylko podaje sygnał elektryczny.
- "otwarcie dopływu sprężonego powietrza w celu wsunięcia tłoczyska" – analogicznie: ruch powrotny realizuje zawór (zmiana połączeń), a kontaktron jedynie potwierdza osiągnięcie położenia.
- "rozpoznanie pozycji \"tłoczysko wsunięte\"" – to typowa funkcja drugiego czujnika (np. B 1.1), ale nie tego przypisanego do wysunięcia w treści pytania.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się "dopływ sprężonego powietrza", zwykle dotyczy to zaworu/układu pneumatycznego. Jeśli pojawia się "rozpoznanie położenia", to typowa rola czujnika (kontaktron, czujnik Halla, indukcyjny itp.).
