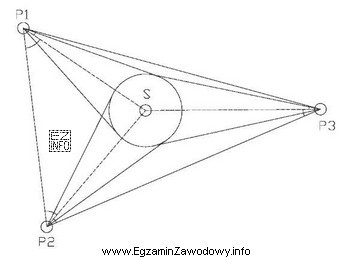

W geodezji inżynieryjnej układ kilku stanowisk pomiarowych rozmieszczonych wokół obiektu wysokiego (np. komina) jest typowym rozwiązaniem do kontroli pionowości. Pomiary wykonuje się tak, aby z różnych kierunków obserwować elementy obiektu (np. krawędzie, znaki pomiarowe lub punkty kontrolne na jego powierzchni) i na tej podstawie określić, czy oś obiektu jest zgodna z pionem, oraz jaki jest kierunek i wartość ewentualnego odchylenia.
Odpowiedź "pionowości komina" jest poprawna, ponieważ kilka stanowisk zwiększa wiarygodność oceny geometrii obiektu: pozwala ograniczać wpływ błędów celowania oraz daje możliwość "zobaczenia" obiektu z różnych stron, co jest kluczowe przy analizie odchyłek.
Pozostałe propozycje nie pasują do typowego znaczenia takiego szkicu:
- "lokalizacji punktu S" – wyznaczanie pojedynczego punktu w terenie zwykle przedstawia się jako wcięcie (kątowe/liniowe) lub przecięcie kierunków/odległości do punktu, a nie jako schemat nastawiony na obserwacje całego obiektu wysokiego.
- "odkształceń podłoża" – monitoring podłoża dotyczy przemieszczeń reperów/znaków osiadania i wymaga sieci punktów kontrolnych oraz porównań w czasie; sam układ stanowisk wokół komina bez wskazania punktów osiadań nie jest typowym schematem takiego zadania.
- "pozycjonowania GPS" – pozycjonowanie satelitarne nie wymaga takiego układu stanowisk obserwacyjnych wokół obiektu na szkicu; kluczowe są warunki odbioru sygnału i konfiguracja pomiaru GNSS, a nie wielokierunkowa obserwacja krawędzi obiektu.
Wskazówka egzaminacyjna: gdy na szkicu widzisz kilka stanowisk "celujących" w obiekt wysoki, najczęściej chodzi o kontrolę geometrii (pionowość/prostoliniowość), a nie o typowe wyznaczanie nowego punktu czy pomiar satelitarny.
