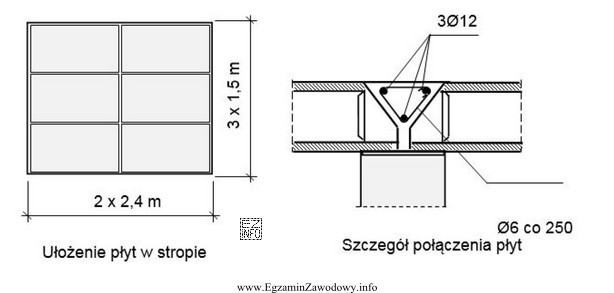

Wieniec żelbetowy w stropie z płyt kanałowych jest elementem monolitycznym, który spina prefabrykaty i zapewnia współpracę stropu ze ścianami oraz przestrzenną sztywność konstrukcji. Zbrojenie wieńca obejmuje pręty podłużne (na rysunku: 3Ø12) oraz strzemiona (na rysunku: Ø6), które utrzymują pręty podłużne w położeniu i współpracują przy przenoszeniu sił tnących.
W zadaniu kluczowe są dwie informacje odczytane z rysunku/opisu:
- długość odcinka, na którym rozmieszczamy strzemiona: 4,5 m (wynika z 3 × 1,5 m),
- rozstaw strzemion: co 250 mm, czyli 0,25 m.
Strzemiona rozmieszcza się w stałych odstępach. Aby policzyć ich liczbę na odcinku długości L, stosuje się praktyczną regułę:
liczba strzemion = (L / rozstaw) + 1
Dlaczego jest "+1"? Ponieważ dzielenie L przez rozstaw daje liczbę przedziałów między strzemionami, a elementów na końcach jest zwykle o jeden więcej (jak słupki w płocie: liczba przęseł + 1).
Obliczenie:
- L = 4,5 m
- rozstaw = 0,25 m
- 4,5 / 0,25 = 18
- 18 + 1 = 19 sztuk
Dlatego odpowiedź "19 sztuk." jest poprawna.
Dlaczego pozostałe wartości są błędne?
- "9 sztuk." – odpowiadałoby sytuacji, jakby rozstaw był około 0,5 m albo jakby liczono tylko "co drugie" strzemię; nie wynika to z danych.
- "6 sztuk." – to liczba płyt, a nie liczba strzemion; jest to typowy błąd polegający na pomyleniu informacji o układzie prefabrykatów z parametrem zbrojenia.
- "27 sztuk." – sugeruje znacznie gęstszy rozstaw (około 0,17 m) lub inne założenia, których nie podano.
W praktyce na budowie zawsze weryfikuje się jeszcze, czy projekt nie przewiduje zagęszczeń przy podporach lub narożach, ale w tym zadaniu obowiązuje rozstaw podany w detalu: Ø6 co 250.
