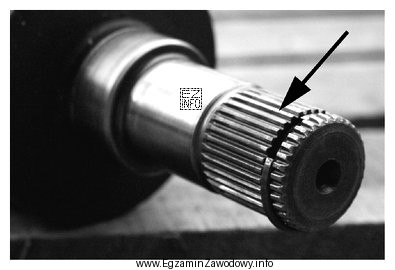

W zadaniach dotyczących wałów i czopów kluczowe jest rozróżnienie, jakie kształty typowo daje dana operacja. Odpowiedź "frezowania" jest właściwa wtedy, gdy wskazane strzałką elementy czopa są nieobrotowe, czyli nie powstają przez samo zdejmowanie warstwy materiału podczas obrotu przedmiotu.
Frezowanie wykonuje się narzędziem wieloostrzowym, a przedmiot lub narzędzie wykonuje ruch posuwowy. W praktyce na wałach często frezuje się m.in. rowki (np. pod wpust), spłaszczenia, płaszczyzny ustalające, podcięcia o kształcie prostokątnym czy inne cechy wymagające "zarysu" innego niż kołowy. To właśnie takie cechy najczęściej są identyfikowane na rysunku jako efekt frezowania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "piłowania" – piłowanie jest obróbką ręczną, stosowaną do prostych cięć lub dopasowania, ale nie jest typową operacją do wykonywania precyzyjnych cech na czopie wału w sposób powtarzalny. Na rysunkach technologicznych wałów takie elementy standardowo planuje się jako obróbkę maszynową.
- "toczenia" – toczenie na tokarce służy głównie do kształtowania powierzchni obrotowych: średnic, stopni, stożków, faz, promieni, gwintów. Jeśli wskazany fragment nie jest powierzchnią obrotową (np. ma płaską ściankę lub rowek o stałej szerokości), samo toczenie nie jest właściwym wyborem.
- "radełkowania" – radełkowanie wykonuje się, by uzyskać regularną fakturę (wzór) zwiększającą tarcie i ułatwiającą chwyt. Charakterystyczne jest powtarzalne "kratkowanie"/wzór na powierzchni walcowej, a nie wykonanie rowka czy płaszczyzny funkcjonalnej.
Wskazówka egzaminacyjna: gdy widzisz na wale elementy typu rowek, spłaszczenie, płaszczyzna – najczęściej myśl o frezowaniu. Gdy dominuje opis średnic i powierzchni walcowych – zwykle chodzi o toczenie. Gdy pojawia się faktura zwiększająca tarcie – to sygnał radełkowania.
