KWALIFIKACJA MEP2 - CZERWIEC 2014

PYTANIE NR 28.

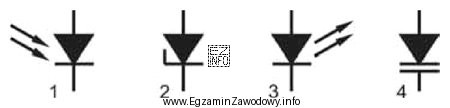

Symbol graficzny będący oznaczeniem fotodiody przedstawiono na rysunku oznaczonym numerem
Ilustracja przedstawia cztery symbole graficzne związane z elementami elektronicznymi, które mogą być używane w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fotodiodę na schemacie rozpoznaje się jako symbol diody uzupełniony o strzałki oznaczające promieniowanie świetlne padające na złącze. Właściwy wybór to rysunek, na którym strzałki są skierowane do elementu (detekcja światła), a nie od niego (emisja jak w LED).

Pełne wyjaśnienie:

Fotodioda jest elementem optoelektronicznym, który zamienia energię promieniowania (najczęściej światła widzialnego lub podczerwieni) na sygnał elektryczny. W praktyce optyka-mechanika spotyka się ją m.in. w czujnikach, barierach optycznych, enkoderach, układach pomiarowych i urządzeniach automatyki.

Na schematach elektrycznych fotodioda jest zapisywana w sposób umowny, ale typowy i łatwy do odróżnienia: bazą jest symbol diody, a element "optyczny" przedstawiają strzałki symbolizujące promieniowanie.

  • Fotodioda: strzałki są skierowane do złącza diody (oznaczają światło padające na detektor).
  • LED: strzałki są skierowane od złącza diody (oznaczają emisję światła na zewnątrz).
  • Zwykła dioda: brak strzałek – symbol dotyczy wyłącznie przewodzenia w jednym kierunku, bez funkcji optycznej.
  • Fotorezystor (jeśli występuje w opcjach): zwykle nie ma symbolu diody, tylko element rezystancyjny z oznaczeniem wpływu światła, więc nie powinien być mylony z fotodiodą.

W tym typie zadania kluczowe jest zwrócenie uwagi na kierunek strzałek. To właśnie ten detal rozdziela element emitujący (LED) od elementu odbierającego (fotodioda). W kontekście montażu i napraw układów optycznych poprawne rozpoznanie symbolu ułatwia dalsze kroki serwisowe: ocenę polaryzacji, sposobu włączenia w obwód (np. polaryzacja zaporowa dla pracy detekcyjnej) oraz weryfikację, czy sygnał wyjściowy ma prawo pojawić się w danym punkcie układu.

Najczęstszy błąd polega na wyborze "pierwszego z brzegu" symbolu diody bez analizy strzałek albo na odwróceniu interpretacji (pomyleniu fotodiody z LED). Dlatego warto zawsze najpierw znaleźć strzałki i dopiero potem ocenić, czy oznaczają padanie czy emisję światła.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Fotodioda to półprzewodnikowy detektor światła, który wytwarza sygnał elektryczny pod wpływem promieniowania. Stosuje się ją m.in. w barierach optycznych, czujnikach, enkoderach i układach pomiarowych, gdzie trzeba wykrywać obecność lub natężenie światła.
Najczęściej jest to symbol diody z dodatkowymi strzałkami oznaczającymi promieniowanie. Dla fotodiody strzałki są skierowane do złącza (światło pada na element). To odróżnia ją od zwykłej diody, która strzałek nie ma.
Różnica polega na kierunku strzałek. W LED strzałki są skierowane na zewnątrz (emisja światła), a w fotodiodzie do środka (detekcja światła). Ten detal jest kluczowy w zadaniach egzaminacyjnych.
Strzałki są umownym znakiem promieniowania świetlnego. Pozwalają szybko rozpoznać, czy element współpracuje ze światłem, i czy je emituję (LED) czy odbiera (fotodioda). Bez strzałek symbol wyglądałby jak zwykła dioda.
Nie. Wiele fotodiod jest projektowanych do podczerwieni, a niektóre do ultrafioletu. Zakres czułości zależy od materiału półprzewodnika i konstrukcji. Na schemacie symbol zwykle nie podaje zakresu – tę informację sprawdza się w dokumentacji elementu.
Fotodiody spotyka się w odbiornikach barier i bramek optycznych, czujnikach odbiciowych, enkoderach (z tarczą i źródłem światła), systemach pomiaru natężenia oświetlenia oraz w torach pomiarowych, gdzie sygnał świetlny zamienia się na elektryczny.
Najczęstsze pomyłki to: nieuwzględnienie strzałek (wybór zwykłej diody), odwrócenie znaczenia kierunku strzałek (pomylenie z LED) oraz mylenie z innymi elementami światłoczułymi, np. fotorezystorem, który ma inny "bazowy" symbol.
Poza schematem warto sprawdzić oznaczenie elementu na obudowie i dokumentację katalogową. W pomiarach często obserwuje się zmianę prądu/napięcia w zależności od oświetlenia (w typowym układzie pracy). Sam symbol na schemacie to pierwszy krok identyfikacji.
W wielu układach detekcyjnych fotodiodę polaryzuje się zaporowo, aby zwiększyć szybkość działania i liniowość odpowiedzi. Wtedy prąd fotoelektryczny jest łatwiejszy do przetwarzania w obwodzie pomiarowym. Szczegóły zależą od konkretnej aplikacji.
Warto przerobić tablice symboli (diody, LED, fotodiody, fototranzystory) i ćwiczyć rozpoznawanie po detalach. Dobrą metodą jest porównywanie par: LED vs fotodioda oraz dioda vs fotodioda. Na egzaminie skup się na małych elementach symbolu, np. strzałkach.
