KWALIFIKACJA ELM6 - STYCZEŃ 2022



PYTANIE NR 14.

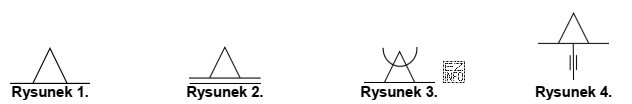

Symbol graficzny podpory stałej stosowany na schematach mechanicznych przedstawiono na
Symbol graficzny podpory stałej stosowany na schematach mechanicznych przedstawiono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny podpory stałej jest przedstawiony na rysunku 1. Jest to standardowy symbol używany w schematach mechanicznych do oznaczenia podpory, która uniemożliwia przemieszczenie się ciała w dowolnym kierunku w płaszczyźnie schematu. Pozostałe symbole na rysunkach 2, 3 i 4 przedstawiają inne rodzaje podpór lub elementów konstrukcyjnych, które nie są podporami stałymi.
