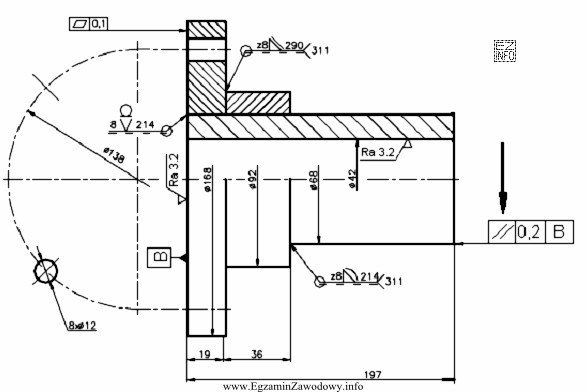

Tolerancje geometryczne opisują nie tylko wymiary, ale też kształt i wzajemne usytuowanie elementów. Symbol wskazany na rysunku dotyczy tolerancji równoległości, czyli tolerancji orientacji. Oznacza to, że kontrolowana powierzchnia ma mieścić się w polu tolerancji ustawionym równolegle do bazy pomiarowej B (datumu B). Kluczowe jest tu odniesienie do bazy: najpierw w pomiarze/ustaleniu "odtwarza się" bazę B, a dopiero potem ocenia orientację tolerowanej powierzchni.
Dlaczego poprawna jest odpowiedź "równoległości powierzchni do bazy pomiarowej B"? Ponieważ tylko tolerancja równoległości opisuje dopuszczalne odchylenie kierunku/ustawienia elementu tak, aby był równoległy do wskazanej bazy. W praktyce wpływa to na prawidłowe przyleganie, prowadzenie, współpracę z inną powierzchnią lub poprawny montaż.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "prostopadłości powierzchni do bazy pomiarowej B" dotyczy innej tolerancji orientacji: zamiast równoległego ustawienia wymaga ustawienia pod kątem 90° względem bazy. To częsta pomyłka, bo obie tolerancje korzystają z baz, ale mają inny symbol i inne znaczenie funkcjonalne.
- "płaskości powierzchni względem bazy pomiarowej B" jest mylące koncepcyjnie: płaskość to tolerancja kształtu odnosząca się do samej powierzchni (nie wymaga bazy jako odniesienia). Jeśli na rysunku występuje baza, zwykle nie chodzi o płaskość, lecz o orientację lub położenie.
- "współosiowości względem otworu w powierzchni B" dotyczy tolerancji współosiowości (położenia osi), czyli kontroli osi elementu obrotowego względem osi odniesienia. To inna klasa tolerancji niż równoległość powierzchni i dotyczy osi/elementów walcowych, a nie samej orientacji płaszczyzny.
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy symbol dotyczy kształtu (np. płaskość) czy orientacji (równoległość/prostopadłość). Jeśli w ramce pojawia się baza (np. B), najczęściej jest to tolerancja zależna od odniesienia, czyli orientacji lub położenia.
