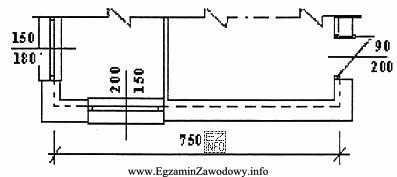

W pytaniach opartych o fragment rzutu pomieszczenia sprawdza się przede wszystkim umiejętność czytania dokumentacji budowlanej. Szerokość drzwi na rzucie powinna być odczytywana w sposób jednoznaczny:
- z wymiarowania (liczby podane przy otworze/ścianie),
- z opisu przy symbolu drzwi (jeżeli projekt tak je oznacza),
- ewentualnie ze skali rysunku (gdy brak wymiarów, a skala jest podana i da się wykonać pomiar).
W tym zadaniu prawidłowy odczyt z przedstawionego fragmentu daje wartość 90 cm. Oznacza to, że w projekcie przewidziano drzwi o takiej szerokości (w zależności od zapisu projektu może to być szerokość skrzydła lub szerokość w świetle otworu – kluczowe jest, że na rysunku wskazano wartość 90 cm).
Dlaczego pozostałe odpowiedzi są błędne?
- 150 cm – to szerokość spotykana raczej dla większych otworów (np. podwójne skrzydło); wybór może wynikać z błędnego odczytu innego wymiaru na rzucie.
- 180 cm – odpowiedź typowa dla szerokich przejść lub zestawów drzwiowych; często wybierana przy myleniu szerokości otworu w ścianie z długością odcinka wymiarowego.
- 200 cm – to wartość często kojarzona z wysokością drzwi; wybór może wynikać z automatycznego skojarzenia "drzwi = 200" bez analizy tego, czy pytanie dotyczy szerokości.
Wskazówka egzaminacyjna: najpierw zidentyfikuj, które drzwi pokazano na fragmencie, potem szukaj liczby przypisanej do tego elementu. Jeśli na rysunku jest skala, używaj jej dopiero wtedy, gdy brak wymiarowania – w przeciwnym razie łatwo o błąd pomiaru.
