Opis pracy siłownika mówi wprost o dwóch warunkach sterujących ruchem tłoczyska:
- Wysuw następuje tylko wtedy, gdy oba zawory sterujące 1S1 i 1S2 są przesterowane jednocześnie.
- Wsuw następuje, gdy którykolwiek z nich powróci do pozycji spoczynkowej, czyli gdy przestaje być spełniony warunek jednoczesności.
Taki opis odpowiada funkcji logicznej AND (koniunkcji): wyjście "wysuw" jest aktywne tylko dla kombinacji 1S1=1 i 1S2=1. W praktyce oznacza to, że jeżeli na przebiegach czasowych pojawi się sytuacja, w której aktywny jest tylko jeden sygnał (1S1=1, 1S2=0 albo 1S1=0, 1S2=1), to stan siłownika nie może pozostać w "wysuwie" i powinien przejść do "wsuwu".

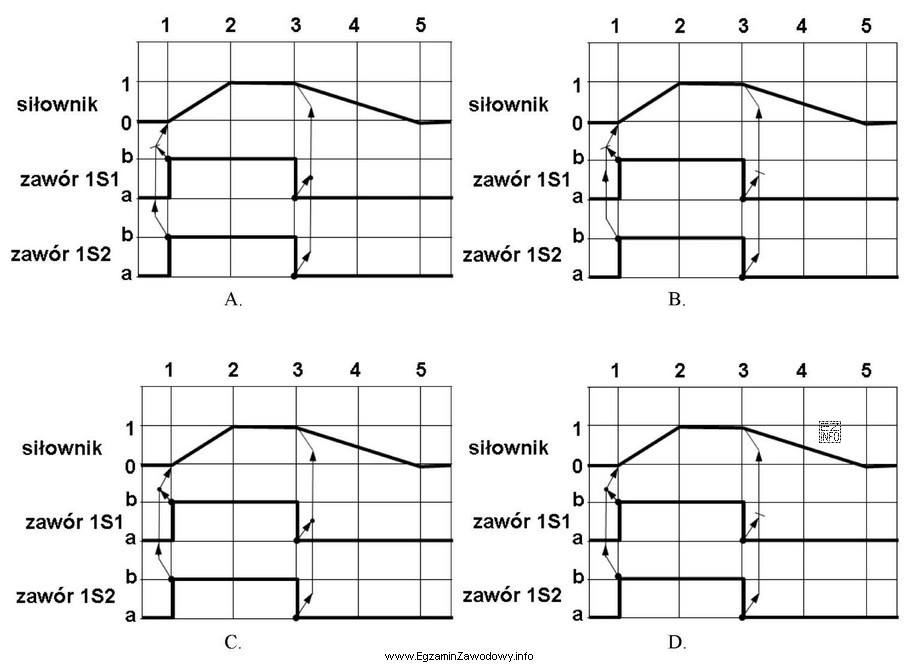

Poprawny diagram musi więc spełniać dwa kryteria jednocześnie:
- odcinek "wysuwu" pokrywa się wyłącznie z przedziałami czasu, w których oba sygnały 1S1 i 1S2 są wysterowane,
- przejście na "wsuw" pojawia się już w chwili, gdy jeden z sygnałów wraca do spoczynku (zanika), nawet jeśli drugi pozostaje jeszcze wysterowany.
Typowe błędne diagramy (odpowiedzi niepoprawne) przedstawiają jedną z poniższych pomyłek:
- logikę OR – wysuw pojawia się, gdy aktywny jest dowolny z sygnałów (wystarcza jeden zawór),
- podtrzymanie – siłownik pozostaje w wysuwie mimo zaniku jednego sygnału, co przeczy warunkowi "wsuwane, gdy jeden z nich powróci do pozycji spoczynkowej",
- opóźnione przełączenie – wsuw następuje dopiero po zaniku obu sygnałów, a nie po zaniku jednego.
Na egzaminie warto szybko przetłumaczyć opis na logikę: "oba naraz" = AND, a następnie sprawdzić na diagramie, czy stan siłownika zmienia się dokładnie w tych momentach, w których warunek AND przestaje być spełniony.
