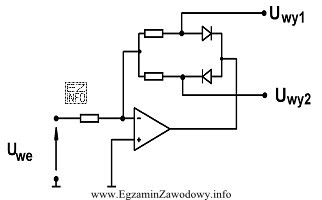

Funkcję układu elektronicznego rozpoznaje się po tym, jak przetwarza on przebieg wejściowy oraz jakie elementy są kluczowe w torze sygnału.
Odpowiedź "prostownika liniowego." odnosi się do układu, którego zadaniem jest uzyskanie na wyjściu sygnału jednokierunkowego (np. dodatnich półokresów) z sygnału przemiennego. Typowo realizuje się to przy użyciu diod (pojedynczej, mostka Graetza lub układu z elementem aktywnym) oraz elementów wygładzających (RC) zależnie od zastosowania. W praktyce na schemacie często widać diodę/diody ustawione tak, by przewodziły w jednym kierunku dla określonej polaryzacji sygnału.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "dyskryminatora fazy." – taki układ porównuje fazę dwóch sygnałów (np. w układach PLL). Charakterystyczne są dwa wejścia, element mnożący/przełączający lub detektor fazy; sama obecność diod nie przesądza o dyskryminacji fazy, bo kluczowe jest porównanie sygnałów.
- "ogranicznika amplitudy." – ogranicznik (limiter) ma za zadanie "ucinać" amplitudę powyżej (lub poniżej) progu, aby chronić kolejne stopnie lub stabilizować poziom. Często spotyka się diody do masy/zasilania albo układ z odniesieniem progowym. To inna funkcja niż prostowanie, które zmienia dwubiegunowy przebieg na jednobiegunowy.
- "dyskryminatora okienkowego." – dyskryminator okienkowy wykrywa, czy sygnał mieści się w zakresie między dwoma progami (dolnym i górnym). Zwykle bazuje na dwóch komparatorach i logice (AND/NAND) albo odpowiedniku analogowym. Sama nieliniowość diodowa nie tworzy z definicji "okna" dwóch progów i wyjścia binarnego.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy rysunku, szukaj w nim elementu decydującego o funkcji: diody ułożone do jednokierunkowego przewodzenia sugerują prostowanie, a układy progowe/komparatory sugerują ograniczanie lub dyskryminację okienkową.
