KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2009



PYTANIE NR 34.

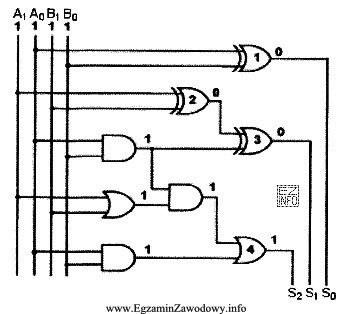

Układ, którego schemat przedstawiono na rysunku, ma realizować funkcję sumy arytmetycznej S=A+B W wyniku dodania dwóch liczb dwubitowych A=11 (liczba binarna) i B=11 (liczba binarna) otrzymano na wyjściu sumę S=100 (liczba binarna). Która bramka nie działa prawidłowo?
Układ, którego schemat przedstawiono na rysunku, ma realizować
A.
B.
C.
D.
