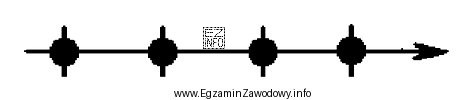

W pytaniach tego typu sprawdzana jest umiejętność rozpoznawania znaków umownych używanych na rysunkach i planach związanych z eksploatacją podziemną. Poprawna odpowiedź wskazuje przenośnik taśmowy, czyli urządzenie do ciągłego transportu urobku na taśmie poruszającej się po krążnikach.
Dlaczego to właśnie przenośnik taśmowy? Na rysunkach technicznych i mapach infrastruktury transportowej symbole dla urządzeń (np. przenośników) są rozróżniane od symboli dla tras (ciągów transportowych). Przenośnik taśmowy jest elementem instalacji odstawy urobku, zwykle pracującym w sposób ciągły i stanowiącym część układu transportowego ściana–przodek–punkt przeładunkowy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Przenośnik zgrzebłowy pełni podobną funkcję (transport urobku), ale jest inną maszyną i w symbolice powinien mieć odrębny znak. Częsty błąd wynika z mylenia rodzajów przenośników.
- Trasa kolejki podwieszanej oznacza przebieg drogi/toru (ciąg transportowy) dla środka transportu podwieszanego, a nie przenośnik do odstawy urobku.
- Droga przewozu oponowego dotyczy ruchu pojazdów kołowych (transport oponowy) i jest symbolem trasy, nie urządzenia przenośnikowego.
Wskazówka egzaminacyjna: najpierw ustal, czy znak przedstawia urządzenie (maszynę) czy trasę (ciąg komunikacyjny). Dopiero potem wybieraj między typami przenośników lub rodzajami tras.
