W kotle energetycznym para powstaje z wody, a następnie często jest przegrzewana, aby zwiększyć jej temperaturę powyżej temperatury nasycenia przy danym ciśnieniu. Elementem realizującym ten proces jest przegrzewacz pary. Na rysunkach technologicznych i schematach kotła przegrzewacz jest wpięty w ciąg pary (od części parownika/walczaka w kierunku odbioru pary), a jego usytuowanie odpowiada strefom o wysokiej temperaturze spalin.

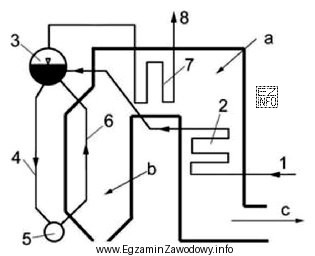

Odpowiedź "przegrzewacz pary" jest właściwa, ponieważ wskazany element (numer 7 na rysunku) odpowiada urządzeniu służącemu do podnoszenia temperatury pary już wytworzonej. To odróżnia go od urządzeń pracujących w obiegu wody lub w obiegu powietrza/spalin.
- "Walczak" jest zbiornikiem/komorą w kotłach walczakowych, w którym zachodzi rozdział faz (woda–para) i stabilizacja obiegu; na schemacie rozpoznaje się go jako większy zbiornik w obiegu wodno-parowym, a nie jako wiązkę powierzchni ogrzewalnych.
- "Podgrzewacz wody" (ekonomizer) podnosi temperaturę wody zasilającej przed wejściem do części parującej; jest więc elementem toru wody, typowo w chłodniejszej części ciągu spalin niż przegrzewacz.
- "Podgrzewacz powietrza" ogrzewa powietrze do spalania i należy do instalacji powietrzno-spalinowej; nie jest elementem toru pary i na schemacie wiąże się z kanałami powietrznymi oraz spalinami.
Wskazówka egzaminacyjna: przy identyfikacji elementów kotła zawsze śledź medium na schemacie (para, woda, powietrze, spaliny). Sama nazwa może mylić (przegrzewacz/podgrzewacz), natomiast tor przepływu zwykle jednoznacznie rozstrzyga wybór.
