W kotłach pyłowych paliwo stałe (najczęściej węgiel) jest rozdrobnione do postaci pyłu i następnie transportowane (zwykle strumieniem powietrza) do palników pyłowych. Tam mieszanina pyłu i powietrza ulega zapłonowi i tworzy płomień w komorze spalania. To zasadnicza cecha odróżniająca spalanie pyłowe od innych technologii.

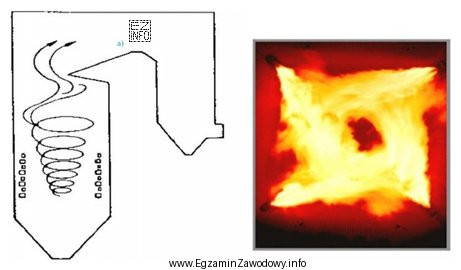

Odpowiedź "pyłowych." jest właściwa, gdy na rysunkach widać typowe elementy lub sposób prowadzenia procesu wskazujący na spalanie paliwa w postaci pyłu (np. doprowadzenie pyłu do palnika i spalanie w zawiesinie).
Dlaczego pozostałe odpowiedzi są nieprawidłowe w takim przypadku:
- "olejowych." – dotyczy kotłów opalanych paliwem ciekłym. Charakterystyczne jest podawanie i rozpylanie oleju w palniku, a nie doprowadzanie paliwa w postaci pyłu.
- "fluidalnych." – w kotłach fluidalnych spalanie zachodzi w złożu fluidalnym, gdzie cząstki materiału złoża są unoszone i mieszane przez powietrze. Schematy pokazują wtedy złoże, strefę fluidyzacji i typowy układ pracy złoża.
- "rusztowych." – w kotłach rusztowych paliwo spala się na ruszcie (warstwowo), a układ spalania jest związany z podawaniem paliwa na ruszt i usuwaniem żużla/popiółu z jego strefy.
Wskazówka egzaminacyjna: przy pytaniach "na rysunkach" najpierw zidentyfikuj sposób podawania paliwa (pył do palnika, warstwa na ruszcie, złoże fluidalne, paliwo ciekłe rozpylane), a dopiero potem dobierz nazwę typu kotła.
