KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)



PYTANIE NR 17.

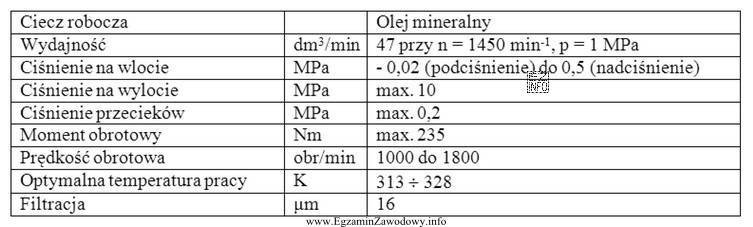

Urządzenie, którego dane techniczne przedstawiono w tabeli,
Ilustracja przedstawia tabelę z danymi technicznymi dotyczącymi urządzenia związanego z układami hydraulicznymi, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "wytwarza strumień oleju w układach i urządzeniach hydraulicznych", bo opisuje funkcję pompy hydraulicznej – źródła przepływu czynnika roboczego.
Pozostałe odpowiedzi dotyczą zaworów: kierunkowego (zmiana kierunku), ciśnieniowego (regulacja/ograniczenie ciśnienia) oraz odcinającego (otwarcie/zamknięcie przepływu).

Pełne wyjaśnienie:

W układach hydrauliki siłowej podstawowy podział elementów obejmuje m.in. źródła przepływu (pompy) oraz elementy sterujące (zawory). Odpowiedź "wytwarza strumień oleju w układach i urządzeniach hydraulicznych" wskazuje na urządzenie, którego zadaniem jest dostarczenie do instalacji określonej wydajności (przepływu/strumienia) oleju. Taką funkcję pełni pompa hydrauliczna: zasysa olej ze zbiornika i tłoczy go do przewodów, umożliwiając pracę siłowników i silników hydraulicznych.

Dlaczego pozostałe odpowiedzi nie pasują do pompy?

  • "Steruje kierunkiem przepływu oleju" – to typowa funkcja zaworu kierunkowego (rozdzielacza). Taki element przełącza drogi przepływu, aby np. wysunąć lub wsunąć siłownik. Pompa sama z siebie nie przełącza kierunku w gałęziach układu, tylko wytwarza przepływ.
  • "Utrzymuje stałe ciśnienie niezależnie od kierunku przepływu oleju" – to opis roli zaworów ciśnieniowych (np. przelewowych, redukcyjnych, regulatorów). W praktyce ciśnienie w układzie zależy od obciążenia i oporów, a stabilizuje/ogranicza je armatura ciśnieniowa. Pompa zwykle dostarcza przepływ, a ciśnienie jest konsekwencją warunków pracy.
  • "Otwiera i zamyka przepływ oleju" – to funkcja zaworu odcinającego (zamykającego). Służy do odcięcia zasilania lub izolowania części układu, np. na czas serwisu. Pompa nie jest elementem typu "ON/OFF" dla jednej gałęzi przepływu w tym sensie.

Wskazówka egzaminacyjna: jeśli w danych technicznych (tabela) pojawiają się parametry charakterystyczne dla wydajności (np. przepływ, pojemność geometryczna, obroty) i ciśnienia nominalnego urządzenia jako źródła zasilania, najczęściej chodzi o pompę. Jeśli dominują informacje o położeniach, drogach przepływu lub nastawie ciśnienia – częściej będzie to zawór.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pompa hydrauliczna i do czego służy w układzie?
Pompa hydrauliczna to źródło przepływu oleju w układzie hydrauliki siłowej. Zasysa olej ze zbiornika i tłoczy go do instalacji, zapewniając strumień potrzebny do ruchu siłowników lub silników hydraulicznych. Sama pompa nie "ustala" funkcji ruchu – robi to zwykle armatura sterująca.
Dlaczego mówi się, że pompa "wytwarza strumień", a nie "wytwarza ciśnienie"?
W typowym ujęciu pompa przede wszystkim dostarcza przepływ (strumień). Ciśnienie pojawia się jako skutek oporu obciążenia i dławień w układzie. Gdy przepływ napotyka opór, rośnie ciśnienie, a ograniczają je np. zawory przelewowe. To rozróżnienie często jest kluczowe w pytaniach testowych.
Jak odróżnić zawór kierunkowy od pompy w pytaniu testowym?
Zawór kierunkowy (rozdzielacz) odpowiada za przełączanie dróg przepływu: zmienia kierunek zasilania komór siłownika lub torów przepływu. Pompa natomiast jest elementem zasilającym – "podaje" olej. Jeśli w opisie jest "steruje kierunkiem", najczęściej chodzi o zawór, nie o pompę.
Co robi zawór ciśnieniowy w układzie hydraulicznym?
Zawór ciśnieniowy służy do ograniczania, utrzymywania lub redukcji ciśnienia w wybranej części układu. Przykładowo zawór przelewowy chroni instalację przed przekroczeniem nastawy, odprowadzając nadmiar przepływu. To inna funkcja niż wytwarzanie strumienia przez pompę.
Czy zawór odcinający może zastąpić rozdzielacz hydrauliczny?
Nie w typowym zastosowaniu. Zawór odcinający głównie otwiera lub zamyka przepływ (funkcja "odcięcia"), np. do serwisu lub zabezpieczenia. Rozdzielacz hydrauliczny steruje kierunkiem przepływu do odbiorników. W testach mylenie tych ról prowadzi do błędnej odpowiedzi.
Jakie parametry w tabeli technicznej najczęściej wskazują na pompę?
Typowe parametry pompy to m.in. wydajność (przepływ), pojemność geometryczna, prędkość obrotowa, ciśnienie nominalne/maksymalne, kierunek obrotów i rodzaj konstrukcji (zębata, łopatkowa, tłoczkowa). Zawory częściej mają nastawy ciśnienia, przepływy znamionowe i typ sterowania.
Dlaczego w układach hydraulicznych stosuje się jednocześnie pompy i zawory?
Pompa dostarcza energię w postaci przepływu oleju, ale nie decyduje o tym, gdzie olej popłynie i jakie będzie zachowanie odbiornika. Zawory realizują sterowanie: kierunkiem, ciśnieniem i natężeniem przepływu. Razem tworzą kompletny układ wykonawczy w maszynach i urządzeniach.
Jakie są typowe objawy zużycia pompy hydraulicznej?
Często obserwuje się spadek wydajności (wolniejsza praca siłowników), wzrost hałasu, przegrzewanie oleju oraz problemy z osiągnięciem wymaganych parametrów pracy. W diagnostyce warto odróżnić to od usterek zaworów, które mogą dawać np. błędne przełączanie lub nieprawidłową regulację ciśnienia.
Jakie błędy najczęściej popełnia się w pytaniach o hydraulikę siłową na egzaminie?
Najczęstsze pomyłki to utożsamianie pompy z elementem regulacji ciśnienia, mylenie zaworu odcinającego z rozdzielaczem oraz ignorowanie słów kluczowych typu "strumień/przepływ" vs "kierunek" vs "ciśnienie". Pomaga nauczenie się krótkich definicji funkcji każdego typu elementu.
Jak uczyć się rozpoznawania elementów hydraulicznych pod ELM.3?
Skuteczne jest łączenie trzech rzeczy: (1) funkcji elementu (co robi), (2) symbolu na schemacie oraz (3) parametrów z tabel/kart katalogowych. Rób fiszki "element → funkcja → typowe parametry" i ćwicz na krótkich zadaniach: pompa, rozdzielacz, zawór ciśnieniowy, zawór odcinający.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Źródła:

  • Wikipedia (PL): "Pompa hydrauliczna" — https://pl.wikipedia.org/wiki/Pompa_hydrauliczna (dostęp: 2026-03-04)
  • Wikipedia (PL): "Rozdzielacz hydrauliczny" — https://pl.wikipedia.org/wiki/Rozdzielacz_hydrauliczny (dostęp: 2026-03-04)
  • Wikipedia (PL): "Zawór hydrauliczny" — https://pl.wikipedia.org/wiki/Zaw%C3%B3r_hydrauliczny (dostęp: 2026-03-04)

Materiały:

  • Podręczniki i skrypty z hydrauliki siłowej (pompy, zawory, podstawowe schematy)
  • Karty katalogowe i noty aplikacyjne producentów elementów hydrauliki (pompy, zawory kierunkowe i ciśnieniowe)
  • Materiały dydaktyczne do kwalifikacji ELM.3 dotyczące układów hydraulicznych w systemach mechatronicznych
