Aby prędkość wysuwania tłoczyska była większa od prędkości wsuwania, trzeba zastosować element, który umożliwi różne natężenie przepływu czynnika roboczego w zależności od kierunku przepływu. Prędkość siłownika w układach pneumatycznych i hydraulicznych jest wprost związana z przepływem: większy przepływ (przy tych samych warunkach obciążenia i powierzchni czynnej) oznacza większą prędkość ruchu.
Dlaczego poprawny jest zawór dławiąco-zwrotny?
To zawór łączący regulowany dławik z zaworem zwrotnym. Działa tak, że:
- w jednym kierunku przepływ jest zdławiony (regulacja – zmniejszenie przepływu, a więc spowolnienie ruchu),
- w przeciwnym kierunku przepływ jest swobodny (przez obejście zaworu zwrotnego), co pozwala uzyskać większą prędkość.

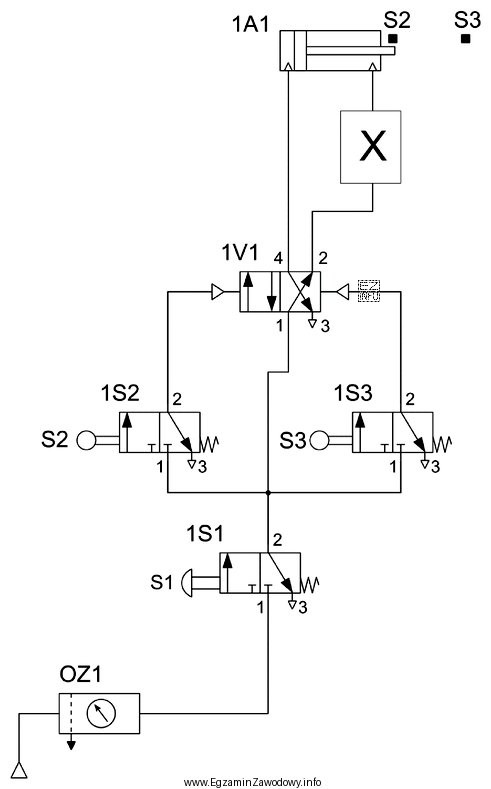

Dobierając orientację montażu w punkcie X (zgodnie z kierunkiem przepływu w schemacie), można sprawić, że dławienie będzie dotyczyło wsuwania, a wysuw pozostanie "szybki".
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Zawór podwójnego sygnału (logiczny AND) służy do realizacji funkcji logicznych w sterowaniu – wymaga dwóch sygnałów, aby wygenerować wyjście. Nie jest elementem do regulacji przepływu, więc nie ustawia prędkości wysuwu/wsuwu.
- Przełącznik obiegu służy do zmiany toru przepływu/wyboru jednej z dróg w obwodzie (przełączanie), a nie do celowego różnicowania prędkości ruchu siłownika poprzez dławienie w jednym kierunku.
- Zawór progowy działa w oparciu o osiągnięcie określonego progu (np. ciśnienia) i służy do sekwencji lub warunkowania zadziałania. Nie jest typowym zaworem do płynnej regulacji prędkości ruchu siłownika w dwóch kierunkach.
Wskazówka egzaminacyjna: gdy w treści pojawia się wymóg "różna prędkość w dwóch kierunkach", najczęściej szuka się rozwiązania z dławieniem jednokierunkowym, czyli zaworem dławiąco-zwrotnym odpowiednio zorientowanym w obwodzie.
