KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 2)



PYTANIE NR 17.

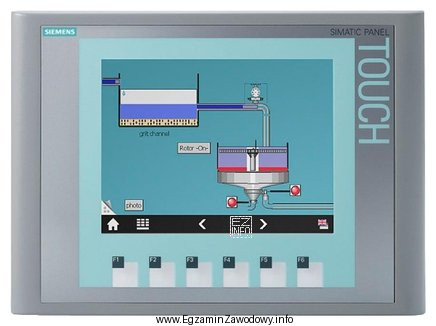

Urządzenie przedstawione na ilustracji, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję
Ilustracja przedstawia dotykowy panel operatorski marki Siemens, model SIMATIC PANEL, używany w systemach mechatronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Panel operatorski z ekranem dotykowym pełni rolę interfejsu człowiek–maszyna, czyli służy do prezentacji informacji o stanie procesu oraz wprowadzania nastaw i poleceń przez operatora. Regulator PID i regulator przepływu realizują funkcje sterowania/regulacji, a analizator stanów logicznych jest narzędziem pomiarowo-diagnostycznym.

Pełne wyjaśnienie:

W systemie mechatronicznym dotykowy panel operatorski jest elementem warstwy obsługi i wizualizacji. Jego zadaniem jest umożliwienie operatorowi komunikacji z maszyną: podglądu parametrów i stanów (np. praca/awaria, alarmy), przeglądania komunikatów, a także wprowadzania nastaw oraz uruchamiania funkcji (start/stop, tryb ręczny/automatyczny).

Odpowiedź "dotykowego panelu operatorskiego" jest właściwa, bo urządzenie tego typu nie realizuje bezpośrednio algorytmów regulacji ani nie jest aparatem pomiarowym – jest interfejsem użytkownika współpracującym zwykle ze sterownikiem (np. PLC), który wykonuje logikę sterowania.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "regulatora przepływu" – regulator przepływu jest elementem wykonawczym lub układem regulacji oddziałującym na medium (np. zawór, przepustnica, układ utrzymania zadanego przepływu). Panel HMI może co najwyżej zadawać wartość zadaną, ale sam nie jest regulatorem przepływu.
  • "analizatora stanów logicznych" – analizator stanów logicznych to przyrząd do obserwacji przebiegów/stanów cyfrowych w elektronice i automatyce (diagnostyka sygnałów). Panel operatorski nie służy do takiej akwizycji sygnałów w roli przyrządu pomiarowego.
  • "regulatora PID" – regulator PID to algorytm/urządzenie realizujące regulację na podstawie uchybu (proporcjonalnie, całkująco i różniczkująco). W praktyce PID bywa realizowany w sterowniku, falowniku lub dedykowanym regulatorze, a nie w panelu HMI.

Wskazówka egzaminacyjna: jeśli urządzenie na ilustracji ma ekran (szczególnie dotykowy) i wygląda jak "konsola" do obsługi, najczęściej chodzi o HMI/panel operatorski, a nie o regulator lub przyrząd diagnostyczny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest panel operatorski w systemie mechatronicznym?
Panel operatorski to element interfejsu człowiek–maszyna, który pozwala wyświetlać stany i parametry procesu oraz wprowadzać polecenia i nastawy. Najczęściej współpracuje ze sterownikiem, który wykonuje właściwe sterowanie, a panel zapewnia obsługę i wizualizację.
Jak rozpoznać na ilustracji dotykowy panel operatorski?
Najczęściej ma formę płaskiego urządzenia z ekranem (często dotykowym), przyciskami funkcyjnymi i ramką montażową do szafy sterowniczej. Kluczowa cecha to to, że wygląda jak "konsola" do obsługi, a nie jak zawór, czujnik czy przyrząd pomiarowy.
Dlaczego panel HMI nie jest regulatorem PID?
Regulator PID to algorytm regulacji realizowany w sterowniku, falowniku lub dedykowanym regulatorze. Panel HMI zwykle tylko ustawia wartości zadane i pokazuje wyniki, ale nie odpowiada za obliczanie sygnału sterującego w pętli regulacji.
Co robi analizator stanów logicznych i czemu to nie jest HMI?
Analizator stanów logicznych to narzędzie diagnostyczne do obserwacji wielu sygnałów cyfrowych w czasie. Służy do pomiaru i analizy przebiegów, a nie do wygodnej obsługi procesu przez operatora. HMI jest interfejsem użytkownika, a nie przyrządem pomiarowym.
Jaką rolę pełni HMI podczas uruchamiania maszyny?
HMI ułatwia rozruch, bo umożliwia podgląd wejść/wyjść, alarmów i stanów, a także zmianę trybu pracy (ręczny/automatyczny), wpisanie nastaw i testowanie funkcji. Dzięki temu serwisant szybciej diagnozuje błędy bez użycia dodatkowych narzędzi.
Kiedy stosuje się regulator przepływu w układzie automatyki?
Regulator przepływu stosuje się, gdy trzeba utrzymać zadany przepływ cieczy lub gazu (np. w instalacjach technologicznych). Jest to element pętli regulacji powiązany z czujnikiem przepływu i elementem wykonawczym (np. zaworem), a nie panel do wizualizacji.
Czy panel operatorski może sterować urządzeniami wykonawczymi?
Może pośrednio. Operator na HMI wybiera polecenie (np. start napędu), a panel przesyła je do sterownika. To sterownik realizuje logikę bezpieczeństwa i sterowania, a HMI jest warstwą obsługi. Na egzaminie warto odróżniać "wydanie komendy" od "realizacji sterowania".
Jakie dane najczęściej wyświetla panel operatorski na ekranie?
Najczęściej pokazuje stany pracy, alarmy, liczniki, trendy, wartości zadane i rzeczywiste (np. temperatura, prędkość), a także ekrany serwisowe. Ważne jest, że są to dane "dla człowieka": czytelne komunikaty i przyciski do obsługi, a nie surowe przebiegi pomiarowe.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu HMI?
Typowe błędy to mylenie HMI z regulatorem (np. PID) tylko dlatego, że "steruje procesem", oraz mylenie z przyrządem diagnostycznym. Warto zapamiętać: HMI = obsługa i wizualizacja; regulator = obliczenia regulacji; analizator = pomiar i analiza sygnałów.
Dlaczego w systemie mechatronicznym oddziela się HMI od sterownika?
Rozdzielenie ułatwia projekt i serwis: sterownik odpowiada za deterministyczne sterowanie i bezpieczeństwo, a HMI za wygodę obsługi i prezentację informacji. Dzięki temu można zmieniać ekrany, języki i wizualizację bez przebudowy całej logiki sterowania.
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Według specjalistów z branży: "Panel operatorski z ekranem dotykowym pełni rolę interfejsu człowiek–maszyna, czyli służy do prezentacji informacji o stanie procesu oraz wprowadzania nastaw i poleceń przez operatora."

Źródła:

  • Wikipedia: Human–machine interface (HMI) — https://en.wikipedia.org/wiki/Human%E2%80%93machine_interface (dostęp: 2026-03-01)
  • Siemens Industry Online Support: informacje o panelach HMI (SIMATIC HMI) — https://support.industry.siemens.com/ (wyszukiwanie: SIMATIC HMI panels) (dostęp: 2026-03-01)
  • Rockwell Automation Literature: PanelView / HMI documentation (katalog instrukcji) — https://literature.rockwellautomation.com/ (wyszukiwanie: PanelView HMI manual) (dostęp: 2026-03-01)

Materiały:

  • Dokumentacje producentów paneli operatorskich (HMI) i przykładowe instrukcje uruchomieniowe
  • Podstawy automatyki: regulatory (w tym PID) i struktura układu regulacji
  • Materiały dydaktyczne z mechatroniki: architektura systemu (czujnik–sterownik–napęd–HMI)
