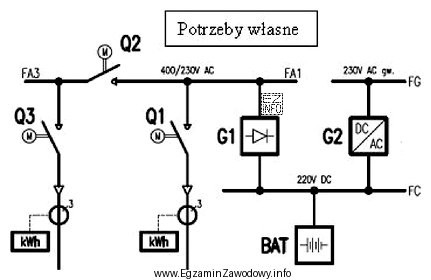

W rozdzielnicach potrzeb własnych (np. dla zasilania obwodów pomocniczych) spotyka się wiele elementów o zbliżonej "wadze" funkcjonalnej: przekształtniki, źródła i magazyny energii. Kluczowe jest to, że symbole takie jak "G2" są oznaczeniami eksploatacyjnymi stosowanymi na schematach i w opisach aparatury, a ich interpretacja powinna wynikać z legendy oznaczeń dla danego układu.
Odpowiedź "falownik" jest właściwa, ponieważ falownik to przekształtnik energoelektroniczny, którego zadaniem jest wytworzenie napięcia przemiennego (AC) z napięcia stałego (DC). W praktyce zasilania potrzeb własnych jest to typowe rozwiązanie wtedy, gdy część odbiorów wymaga zasilania AC, a dostępne jest źródło DC (np. z baterii/układu prostownikowego) albo gdy potrzebna jest stabilizacja parametrów zasilania.
Pozostałe odpowiedzi są niepoprawne, bo opisują inne urządzenia i inne kierunki przepływu energii:
- "Prostownik" przekształca AC na DC i zwykle występuje w torze ładowania baterii oraz zasilania obwodów DC, więc ma funkcję odwrotną do falownika.
- "Akumulator" jest magazynem energii, a nie przekształtnikiem; jego rola to podtrzymanie zasilania, a nie zmiana rodzaju napięcia.
- "Generator" jest źródłem wytwarzającym energię (najczęściej AC) i pełni rolę zasilania rezerwowego lub podstawowego w innych konfiguracjach, ale nie jest elementem przekształcającym DC na AC w torze potrzeb własnych.
Wskazówka egzaminacyjna: gdy pytanie dotyczy symbolu urządzenia, najpierw kojarz funkcję elementu (przekształcanie, magazynowanie, wytwarzanie), a dopiero potem dopasuj nazwę. To ogranicza pomyłki między falownikiem i prostownikiem.
