KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 39.
Uszkodzeniu uległ triak BTA12 o parametrach: IT(RMS) = 12 A, IGT = 50 mA, VDRM = 600 V, VRRM = 800 V sterujący grzałką o mocy 2 500 W i UN = 230 V. Triakiem o którym oznaczeniu można zastąpić uszkodzony triak BTA12?
Uszkodzeniu uległ triak BTA12 o parametrach: I<sub>T(RMS)</

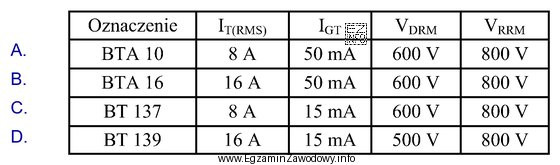

A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony triak BTA12 ma parametry: IT(RMS) = 12 A, IGT = 50 mA, VDRM = 600 V, VRRM = 800 V. Z tabeli wynika, że triak BTA16 (odpowiedź B) ma parametry: IT(RMS) = 16 A, IGT = 50 mA, VDRM = 600 V, VRRM = 800 V, co jest wystarczające i bezpieczne do zastąpienia uszkodzonego triaka BTA12, ponieważ wszystkie parametry są równe lub lepsze (wyższy prąd IT(RMS)). Pozostałe triaki mają niższe wartości prądu lub napięcia, co może być niewystarczające lub niebezpieczne.
