KWALIFIKACJA ELM3 - CZERWIEC 2018



PYTANIE NR 39.

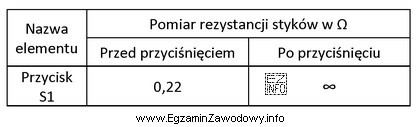

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada styk
W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przycisk S1 przed przyciśnięciem ma rezystancję 0,22 Ω, co wskazuje na to, że styk jest zamknięty (przewodzi prąd). Po przyciśnięciu rezystancja wynosi ∞ (nieskończoność), co oznacza, że styk jest otwarty (nie przewodzi prądu). Taki charakterystyczny przebieg rezystancji wskazuje na to, że przycisk S1 jest przyciskiem z normalnie zamkniętym kontaktem (NC - Normally Closed), który jest sprawny, ponieważ zmienia swoją rezystancję z niskiej na bardzo wysoką po przyciśnięciu.
