Ocena stanu technicznego silnika indukcyjnego po długim przestoju polega na połączeniu oględzin (zabrudzenia, ślady przegrzania, wilgoć, stan zacisków) z pomiarami wykonanymi przed uruchomieniem. W praktyce kluczowe jest, czy wyniki wskazują na możliwość bezpiecznego startu bez ryzyka zwarcia, nadmiernych prądów i przegrzewania.

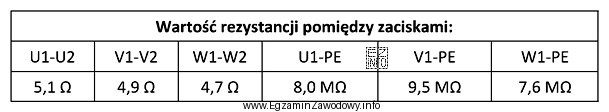

Odpowiedź "Wyniki pomiarów pozytywne." jest poprawna wtedy, gdy z tabeli wynika, że:
- nie ma przesłanek pogorszenia izolacji (brak wyniku wskazującego na niebezpiecznie niski poziom izolacji),
- rezystancje uzwojeń mieszczą się w oczekiwanym zakresie dla danej maszyny i metody pomiaru,
- rezystancje faz są do siebie zbliżone, czyli nie występuje istotna asymetria.
Dlaczego pozostałe odpowiedzi są niepoprawne (przy założeniu, że tabela nie pokazuje takich odchyleń)?
- "Uszkodzona izolacja uzwojenia W." oznaczałaby, że pomiar/oględziny wskazują degradację izolacji konkretnej fazy (np. zawilgocenie, przetarcia, przebicia). To wprost dyskwalifikuje silnik do uruchomienia bez działań naprawczych (suszenie, czyszczenie, serwis).
- "Zbyt duża rezystancja uzwojenia U." sugeruje nienormalny stan jednej fazy (np. przerwa, słaby styk, uszkodzenie połączeń). Taki przypadek zwykle powoduje nierównomierną pracę i wzrost strat, więc nie można go uznać za wynik pozytywny.
- "Zbyt duża asymetria rezystancji uzwojeń." dotyczy różnic międzyfazowych. Nadmierne rozbieżności rezystancji (po uwzględnieniu warunków pomiaru, np. temperatury) mogą wskazywać na uszkodzenie uzwojenia lub połączeń i są sygnałem ostrzegawczym przed uruchomieniem.
Wskazówka egzaminacyjna: w tego typu zadaniach zawsze porównuj fazy między sobą (U–V–W) oraz oceniaj, czy tabela wskazuje na jednoznaczną usterkę. Jeżeli wszystkie kryteria w tabeli są spełnione, właściwa jest odpowiedź ogólna o pozytywnym wyniku.
