W silniku prądu stałego uzwojenie bocznikowe jest uzwojeniem wzbudzenia połączonym równolegle (bocznikowo) i ma określoną, typową rezystancję wynikającą z liczby zwojów oraz przekroju przewodu. Jeśli w tym uzwojeniu dojdzie do zwarcia międzyzwojowego, część zwojów zostaje "ominięta" elektrycznie, co zmienia parametry uzwojenia: najczęściej obserwuje się zaniżenie mierzonej rezystancji lub inne odchylenia wskazujące na skrócenie efektywnej długości uzwojenia.

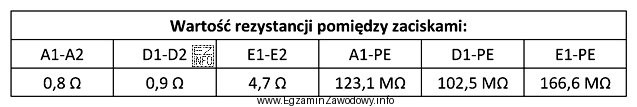

Właśnie dlatego, gdy tabela pomiarów wskazuje na problem dotyczący samego uzwojenia bocznikowego, a jednocześnie nie ma danych typowych dla uszkodzenia do masy, logicznym wnioskiem jest "zwarcie międzyzwojowe w uzwojeniu bocznikowym". Taki wniosek jest spójny z praktyką eksploatacyjną: zwarcie międzyzwojowe wpływa przede wszystkim na parametry obwodu uzwojenia, a nie musi od razu powodować przebicia do obudowy.
- Odpowiedź "Przebicie izolacji uzwojenia bocznikowego do obudowy." byłaby właściwa wtedy, gdy pomiary rezystancji izolacji (względem obudowy) jednoznacznie wskazywały na upływ/przebicie do masy. Samo odchylenie rezystancji uzwojenia bez sygnału problemu izolacji do obudowy nie przesądza o przebiciu.
- Odpowiedź "Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej." dotyczy miejsca połączeń, więc typowo wiąże się z objawami typu: niestabilny kontakt, okresowa przerwa, nietypowe spadki napięcia na złączach lub różnice zależne od poruszenia przewodu/śruby. To inny mechanizm niż zwarcie międzyzwojowe, które jest uszkodzeniem wewnątrz uzwojenia.
- Odpowiedź "Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową." wskazuje na problem izolacji innego uzwojenia (szeregowego) i również wymagałaby przesłanek w danych dotyczących izolacji do obudowy właśnie tego obwodu. Jeżeli tabela kieruje wprost na uzwojenie bocznikowe, ta diagnoza jest nietrafna.
W zadaniach egzaminacyjnych kluczowe jest rozróżnienie: zmiana rezystancji uzwojenia sugeruje problem w zwojach (np. zwarcie międzyzwojowe), natomiast spadek rezystancji izolacji do obudowy sugeruje przebicie/upływ do masy. Problemy połączeń zwykle objawiają się "kontaktem" (niestabilnością), a nie stałą, powtarzalną zmianą parametrów uzwojenia.
