KWALIFIKACJA ELE5 - CZERWIEC 2024



PYTANIE NR 11.
W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania i wyniki zamieszczono w przedstawionej tabeli. Który z wyłączników spełnia warunek prądu zadziałania IA = (0,5÷1,00) IN?

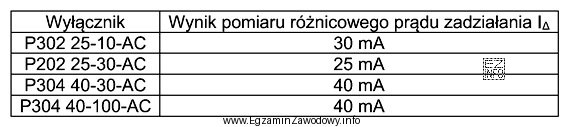

Ilustracja przedstawia tabelę z wynikami pomiaru różnicowego prądu zadziałania dla różnych wyłączników różnicowoprądowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warunek IA = (0,5÷1,00) IN oznacza, że zmierzony prąd zadziałania ma mieścić się między 50% a 100% prądu znamionowego IN danego wyłącznika. Należy więc przeliczyć granice przedziału dla każdego IN i sprawdzić, w którym przypadku wynik z tabeli mieści się w tym zakresie.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy powinien zadziałać przy określonym różnicowym prądzie zadziałania IA. W zadaniu podano kryterium oceny: IA musi spełniać zależność IA = (0,5÷1,00) IN, gdzie IN to prąd znamionowy przypisany do danego wyłącznika.

Jak to sprawdzić w praktyce:

  • dla każdego wyłącznika odczytaj z oznaczenia lub tabeli wartość IN (prąd znamionowy),
  • oblicz dolną granicę dopuszczalną: 0,5 · IN,
  • oblicz górną granicę dopuszczalną: 1,0 · IN,
  • porównaj zmierzoną wartość IA z tabeli z otrzymanym przedziałem.

Poprawna jest odpowiedź "P202 25-30-AC", ponieważ dla tego wyłącznika zmierzony prąd zadziałania (z tabeli) mieści się w przedziale od 0,5 IN do 1,0 IN. Pozostałe propozycje nie spełniają warunku: w co najmniej jednym przypadku IA wypada poniżej 0,5 IN (zadziałanie zbyt "czułe" względem kryterium zadania) albo powyżej 1,0 IN (zadziałanie za późne względem kryterium).

Typowe pułapki egzaminacyjne to: nieuwzględnienie, że zakres jest przedziałem (a nie pojedynczą wartością), oraz mechaniczne kierowanie się samym "30" lub "100" w oznaczeniu bez sprawdzenia relacji do IN.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol IA przy wyłączniku różnicowoprądowym?
IA to różnicowy prąd zadziałania, czyli taka wartość prądu różnicowego, przy której wyłącznik powinien zadziałać (wyłączyć obwód). W zadaniach egzaminacyjnych IA bywa wartością zmierzoną podczas sprawdzania działania aparatu.
Co oznacza IN w warunku IA = (0,5÷1,00) IN?
IN to prąd znamionowy przypisany do danego aparatu (wartość, dla której przewidziano jego pracę). W takim warunku trzeba najpierw wyznaczyć przedział 0,5·IN do 1,0·IN, a potem porównać z pomiarem IA.
Jak obliczyć przedział (0,5÷1,00) IN dla konkretnego wyłącznika?
Najpierw ustal IN (z opisu wyłącznika lub tabeli). Następnie policz 0,5·IN jako dolną granicę i 1,0·IN jako górną granicę. Zmierzony IA musi się mieścić pomiędzy tymi wartościami.
Dlaczego w zadaniu porównuje się IA do ułamka IN, a nie do stałej liczby?
Porównanie do IN uwzględnia, że różne wyłączniki mogą mieć różne prądy znamionowe. Dzięki temu kryterium jest "skalowane" do konkretnego aparatu. Na egzaminie oznacza to konieczność liczenia osobnego przedziału dla każdej odpowiedzi.
Czy da się rozwiązać takie zadanie bez obliczeń?
Zwykle nie. Nawet jeśli część oznaczeń wygląda podobnie (np. "30"), trzeba sprawdzić, czy zmierzony IA mieści się w zakresie 0,5–1,0 IN. Bez przeliczenia granic łatwo o błąd wynikający z intuicyjnego wyboru.
Jakie błędy najczęściej popełnia się przy odczycie tabeli z pomiarami RCD?
Najczęstsze błędy to: odczyt wartości z niewłaściwego wiersza, pomylenie kolumn (np. prąd znamionowy vs prąd zadziałania), nieuwzględnienie jednostek (mA/A) oraz sprawdzanie tylko jednej granicy przedziału zamiast dwóch.
Dlaczego wynik poniżej 0,5 IN może być uznany za niespełniający warunku w zadaniu?
Bo zadanie wymaga konkretnego przedziału zadziałania. Jeśli IA jest mniejsze niż 0,5·IN, to aparat zadziałał poza zakresem dopuszczonym w treści (zbyt wcześnie względem kryterium). Na egzaminie liczy się zgodność z podanym warunkiem.
Czy wyłącznik z opisem "AC" ma znaczenie w tym zadaniu?
Oznaczenie "AC" dotyczy rodzaju prądu różnicowego, na który reaguje aparat (w uproszczeniu: składowa sinusoidalna). W tym konkretnym zadaniu kluczowy jest jednak pomiar IA i porównanie do (0,5÷1,00) IN, a nie sam typ "AC".
Gdzie w praktyce technika gazownictwa spotyka się RCD?
RCD spotyka się w obwodach zasilających urządzenia współpracujące z instalacją gazową, np. kotły, automatykę, wentylację czy urządzenia w pomieszczeniach technicznych. Podczas eksploatacji ważne jest, by instalacja elektryczna była sprawna i zapewniała ochronę przed porażeniem.
Jak na egzaminie szybko sprawdzić, który wyłącznik spełnia warunek zadziałania?
Postępuj schematem: (1) odczytaj IN, (2) policz 0,5·IN i 1,0·IN, (3) sprawdź, czy IA z tabeli jest "pomiędzy". Zapisz sobie granice obok każdej opcji, aby nie pomylić wyłączników.
info

To pytanie poprawnie rozwiązuje 39% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Warunek IA = (0,5÷1,00) IN oznacza, że zmierzony prąd zadziałania ma mieścić się między 50% a 100% prądu znamionowego IN danego wyłącznika."

Źródła:

  • PN-EN 61008-1: (aktualne wydanie) Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB) – Wymagania ogólne
  • PN-EN 61009-1: (aktualne wydanie) Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO) do użytku domowego i podobnego – Wymagania ogólne
  • PN-HD 60364-4-41: (aktualne wydanie) Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed porażeniem elektrycznym

Materiały:

  • Podręczniki z podstaw ochrony przeciwporażeniowej i aparatury zabezpieczeniowej (RCD/RCBO)
  • Normy dotyczące instalacji elektrycznych niskiego napięcia (działy o ochronie przy uszkodzeniu i RCD)
  • Instrukcje producentów wyłączników różnicowoprądowych (zasady testowania i interpretacja wyników)
