KWALIFIKACJA ELM5 - CZERWIEC 2017

Wyjaśnienie poprawnej odpowiedzi:

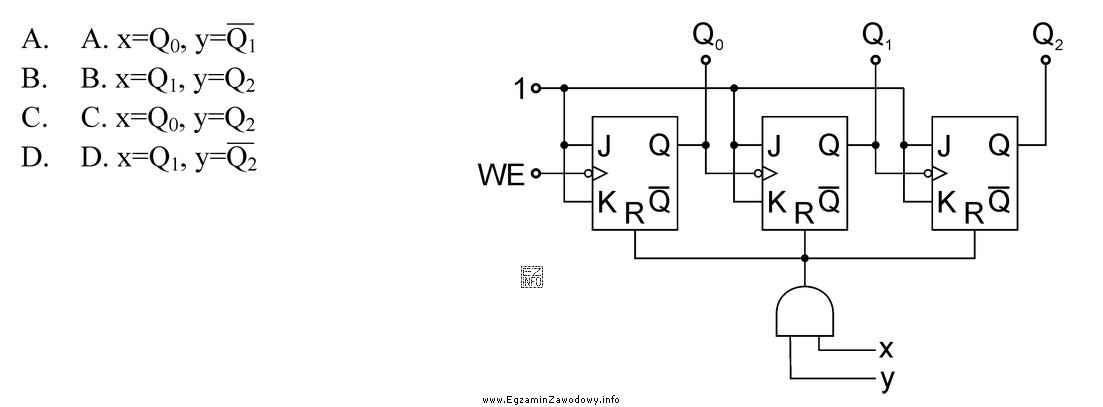

Licznik modulo 5 przesuwa się o jeden stan do przodu przy każdym impulsie zegarowym i resetuje się po osiągnięciu piątego stanu. Aby uzyskać licznik modulo 5, musimy zresetować licznik po czwartym impulsie, czyli gdy licznik pokazuje stan '100' (4 w systemie dziesiętnym). W układzie przedstawionym na zdjęciu, sygnały Q0, Q1, Q2 odpowiadają kolejnym bitom licznika. Stan '100' oznacza, że Q2=1, Q1=0, Q0=0. Bramka AND na wejściach x i y powinna więc otrzymać sygnał '1' z Q2 i sygnał '0' z Q0 (z negacją, czyli '1'), aby na wyjściu bramki uzyskać '1' tylko wtedy, gdy licznik jest w stanie '100'. Odpowiedź C (x=Q0, y=Q2) jest poprawna, ponieważ spełnia te warunki.
