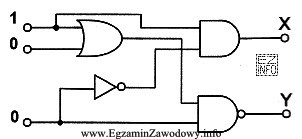

Wyznaczanie stanów logicznych na wyjściach układu cyfrowego polega na systematycznym prześledzeniu schematu oraz zastosowaniu tabel prawdy dla elementów logicznych, które znajdują się w torze sygnału. W praktyce (na egzaminie i w pracy elektronika) najbezpieczniejsza jest metoda "od wejść do wyjść".
Jak to robić poprawnie?
- Krok 1: Ustal stany na wszystkich wejściach układu (0 lub 1) zgodnie z tym, co pokazuje schemat.
- Krok 2: Zidentyfikuj pierwszy blok/bramkę, której wejścia są już znane. Skorzystaj z tabeli prawdy tej bramki i oblicz jej wyjście.
- Krok 3: Zapisz wynik na węźle pośrednim i przejdź do kolejnych bramek, które korzystają z tego węzła.
- Krok 4: Szczególną uwagę zwróć na negacje (oznaczenia inwersji) – pojedynczy odwrócony sygnał zmienia cały dalszy wynik.
- Krok 5: Powtórz procedurę aż do uzyskania stanów na wyjściach X oraz Y.
Poprawna odpowiedź to "X=1 Y=1", co oznacza, że po przejściu przez wszystkie elementy logiki oba wyjścia znajdują się w stanie wysokim.
Dlaczego pozostałe odpowiedzi są błędne?
- "X=0 Y=1" oraz "X=1 Y=0" zwykle wynikają z błędu częściowego: poprawnego policzenia tylko jednej gałęzi układu albo pominięcia negacji w jednym miejscu schematu.
- "X=0 Y=0" często jest skutkiem zbyt daleko idącego uproszczenia (heurystyka): przyjęcia, że układ "gasi" sygnał, bez sprawdzenia tabel prawdy kolejnych bramek.
Wskazówka egzaminacyjna: jeśli masz wątpliwości, rozpisz na kartce wartości na każdym węźle pośrednim (małe etykiety 0/1 przy wyjściach bramek). Minimalizuje to ryzyko pomyłki i pozwala szybko zlokalizować, gdzie zmienił się stan.
