KWALIFIKACJA MEC9 - STYCZEŃ 2017

PYTANIE NR 6.

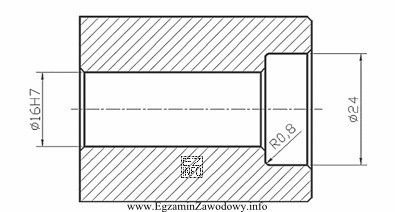

W celu wykonania otworu w tulei przedstawionej na rysunku należy przeprowadzić zabiegi w następującej kolejności:
Ilustracja przedstawia rysunek techniczny tulei, co jest związane z kwalifikacją zawodową TECHNIK MECHANIK - KWALIFIKACJA
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolejność obróbki otworu zwykle zaczyna się od nawiercania, aby wiertło prowadziło się osiowo. Następnie wiercenie daje otwór z naddatkiem, rozwiercanie poprawia dokładność i chropowatość, a pogłębianie wykonuje lokalne gniazdo. Taki ciąg ułatwia dotrzymanie wymiaru.

Pełne wyjaśnienie:

W typowym procesie wykonania otworu w tulei dąży się do tego, aby najpierw zapewnić pewne prowadzenie narzędzia, potem szybko usunąć większość materiału, a na końcu uzyskać wymaganą dokładność i wykonać cechę funkcjonalną, np. gniazdo pod łeb śruby.

Nawiercanie stosuje się jako operację wstępną: wykonuje krótki, stożkowy "pilot", dzięki czemu wiertło nie "ucieka" po powierzchni i łatwiej utrzymać oś otworu. Wiercenie jest operacją zgrubną – pozwala wykonać otwór o wymaganej głębokości/przelocie, ale zwykle nie daje takiej dokładności średnicy i jakości powierzchni jak operacje wykańczające.

Gdy potrzebny jest lepszy wymiar lub gładkość, stosuje się rozwiercanie. Rozwiertak usuwa niewielki naddatek po wierceniu i stabilizuje średnicę, poprawiając też chropowatość. Dopiero po uzyskaniu właściwej średnicy przechodzi się do pogłębiania, które wykonuje lokalne poszerzenie (walcowe lub stożkowe) w strefie wejścia otworu, aby element złączny (np. łeb śruby) mógł się prawidłowo oprzeć lub schować.

Dlaczego pozostałe sekwencje są nieprawidłowe? Umieszczanie wytaczania w miejsce wiercenia/rozwiercania jest typowym błędem, bo wytaczanie wymaga zwykle wcześniejszego otworu wstępnego i jest dobierane, gdy potrzebna jest szczególna współosiowość lub większe średnice, a nie jako standardowy etap "zamiast" wiercenia. Z kolei zaczynanie od rozwiercania jest nielogiczne technologicznie: rozwiertak nie służy do wykonywania otworu od zera, tylko do jego wykańczania po operacji wstępnej. Wprowadzanie frezowania w typowy ciąg obróbki otworu w tulei również nie pasuje do standardowego sposobu uzyskania dokładnej średnicy w otworze cylindrycznym.

Na egzaminie warto pamiętać zasadę: prowadzenie → zgrubnie → wykańczająco → cecha dodatkowa. To pomaga szybko ocenić, czy kolejność operacji ma sens technologiczny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nawiercanie to wykonanie krótkiego stożkowego zagłębienia, które prowadzi wiertło. Dzięki temu wiertło nie ześlizguje się z powierzchni, łatwiej zachować oś otworu i ograniczyć bicie na początku wiercenia. To szczególnie ważne w tulejach i elementach wymagających współosiowości.
Rozwiercanie jest operacją wykańczającą: usuwa mały naddatek pozostawiony po wierceniu i stabilizuje średnicę. Zwykle poprawia dokładność wymiarową oraz jakość powierzchni (mniejsza chropowatość) w porównaniu z samym wierceniem. Nie służy do wykonania otworu "od zera".
Pogłębianie to lokalne poszerzenie wlotu otworu (najczęściej walcowe lub stożkowe), aby wykonać gniazdo pod łeb śruby, nit lub podkładkę. Nie zwiększa średnicy całego otworu na długości, tylko tworzy określoną geometrię w strefie wejścia. Stosuje się je zgodnie z wymaganiem z rysunku.
Rozwiertak wymaga już istniejącego, wstępnie wykonanego otworu o odpowiedniej średnicy i pozostawionym naddatku. Bez wiercenia (lub innej operacji wstępnej) rozwiertak nie ma prowadzenia i nie jest przeznaczony do intensywnego usuwania materiału. Taka kolejność grozi uszkodzeniem narzędzia i brakiem wymiaru.
Wytaczanie dobiera się, gdy trzeba uzyskać wysoką współosiowość, skorygować położenie osi, obrabiać większe średnice lub nietypową geometrię, a także gdy wymagania nie są możliwe do spełnienia rozwiertakiem. W typowym, małym otworze w tulei często wystarcza wiercenie z naddatkiem i rozwiercanie jako wykończenie.
Naddatek pod rozwiercanie powinien być na tyle mały, by rozwiertak pracował stabilnie, ale na tyle duży, by usunąć ślady po wierceniu i uzyskać pełną powierzchnię po rozwiercaniu. W praktyce dobór zależy od średnicy, materiału i narzędzia. Na egzaminie kluczowe jest rozumienie: wiercenie zostawia naddatek, rozwiercanie go usuwa.
Najczęstsze pomyłki to: wstawianie wytaczania jako "uniwersalnego" kroku bez potrzeby, odwracanie kolejności (np. rozwiercanie przed wierceniem), oraz traktowanie pogłębiania jako metody zwiększania średnicy całego otworu. Pomaga prosta zasada: najpierw prowadzenie, potem zgrubnie, następnie wykończenie i na końcu gniazdo/pogłębienie.
Zwykle tak, bo pogłębianie tworzy cechę funkcjonalną na wlocie otworu i łatwo ją uszkodzić kolejnymi operacjami przechodzącymi przez otwór. Najpierw uzyskuje się właściwą średnicę i jakość powierzchni (np. po rozwiercaniu), a dopiero potem wykonuje gniazdo pod łeb śruby zgodnie z dokumentacją.
Wiercenie służy do wykonania otworu i usunięcia większości materiału, ale ma ograniczoną dokładność i jakość powierzchni. Rozwiercanie to obróbka wykańczająca istniejącego otworu: usuwa niewielki naddatek, poprawia wymiar i chropowatość. Jeśli w odpowiedziach jest "dokładność i wykończenie", zwykle chodzi o rozwiercanie.
Dla nawiercania stosuje się nawiertaki (narzędzia centrujące), dla wiercenia wiertła kręte, dla rozwiercania rozwiertaki (ręczne lub maszynowe), a dla pogłębiania pogłębiacze walcowe lub stożkowe. Na egzaminie ważne jest skojarzenie narzędzia z celem operacji: prowadzenie, wykonanie otworu, wykończenie, gniazdo.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Eksperci podkreślają: "Kolejność obróbki otworu zwykle zaczyna się od nawiercania, aby wiertło prowadziło się osiowo."

Materiały:

  • Podręczniki i skrypty z obróbki skrawaniem (dział: obróbka otworów)
  • Instrukcje stanowiskowe i karty technologiczne dla operacji wiercenia i rozwiercania
  • Katalogi narzędzi: wiertła, rozwiertaki, pogłębiacze (opis zastosowań)
