Aby zredukować średnicę gazociągu polietylenowego (PE), stosuje się kształtkę, której funkcją jest przejście z jednej średnicy nominalnej na inną. W przypadku technologii elektrooporowej będzie to najczęściej mufa redukcyjna elektrooporowa (albo inna kształtka z funkcją redukcji), rozpoznawalna po tym, że jej końce nie są jednakowe: jeden jest dopasowany do rury o większej średnicy, a drugi do rury o mniejszej średnicy.

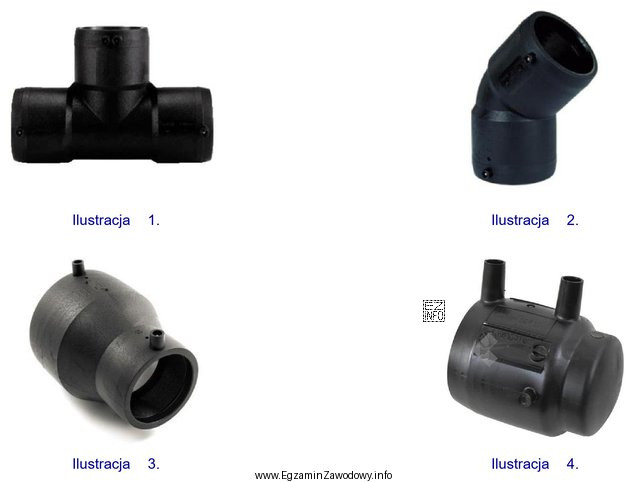

Odpowiedź "ilustracji 3." jest właściwa, jeżeli to właśnie ta ilustracja przedstawia kształtkę o dwóch różnych średnicach przyłączy, przeznaczoną do wykonania redukcji.
Dlaczego pozostałe odpowiedzi są błędne w typowym zestawie kształtek:
- "ilustracji 2." – często bywa to mufa prosta elektrooporowa: łączy dwie rury o tej samej średnicy, więc nie realizuje redukcji.
- "ilustracji 1." – może przedstawiać inną kształtkę (np. trójnik, kolano lub element naprawczy), która zmienia kierunek/umożliwia odgałęzienie, ale nie jest przeznaczona wyłącznie do zmiany średnicy w osi przewodu.
- "ilustracji 4." – bywa to zaślepka lub element przejściowy o innym przeznaczeniu; nawet jeśli jest elektrooporowy, nie służy do redukowania średnicy w przelocie.
Wskazówka egzaminacyjna: szukaj na rysunku cechy krytycznej redukcji: dwóch różnych średnic końców (czasem pokazanych jako różne średnice zewnętrzne, stopień, opis SDR/średnic). Jeżeli oba końce wyglądają identycznie, to zwykle nie jest redukcja, tylko mufa prosta.
