KWALIFIKACJA ELM5 - STYCZEŃ 2017



PYTANIE NR 9.

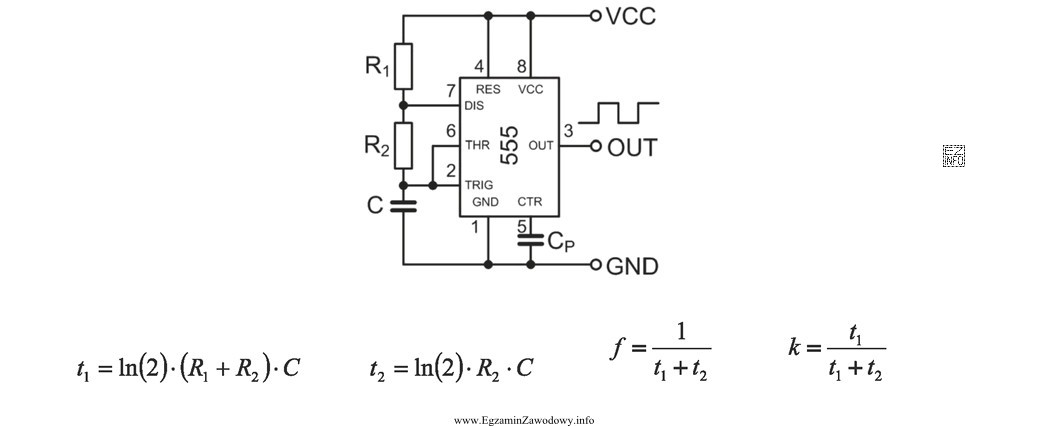

W celu zwiększenia częstotliwości sygnału wyjściowego, przy zachowaniu współczynnika wypełnienia, należy zmniejszyć wartość
W celu zwiększenia częstotliwości sygnału wyjś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby zwiększyć częstotliwość sygnału wyjściowego układu 555 pracującego w konfiguracji astabilnej, przy zachowaniu współczynnika wypełnienia (k), należy zmniejszyć wartość kondensatora C. Zgodnie z podanymi wzorami, czas trwania stanu wysokiego (t1) i niskiego (t2) jest proporcjonalny do wartości kondensatora C. Zmniejszenie wartości C spowoduje skrócenie obu tych czasów, co zwiększy częstotliwość sygnału wyjściowego (f), ponieważ f = 1/(t1 + t2).
