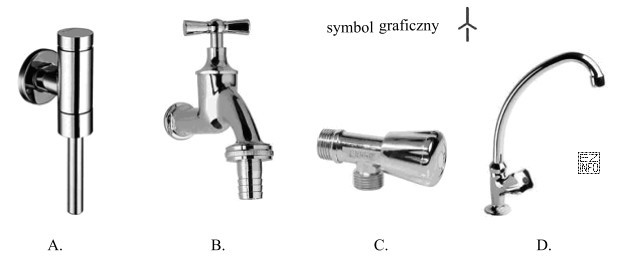

W dokumentacji instalacji wodociągowej urządzenia rozpoznaje się przede wszystkim po symbolach graficznych, a nie po nazwach potocznych. Symbol pokazany w zadaniu (pionowa linia przecięta krótką kreską poziomą, od której odchodzi krótka ukośna linia w lewo i w górę) jest przypisany do zaworu czerpalnego, czyli armatury służącej do poboru wody w punkcie czerpalnym.
Odpowiedź "Kran ścienny z krzyżakowym pokrętłem i prążkowaną końcówką wylotową (zawór czerpalny)" jest poprawna, ponieważ opis odpowiada typowej budowie zaworu czerpalnego: montaż ścienny, pokrętło do otwierania przepływu oraz końcówka ułatwiająca podłączenie węża lub pobór wody do pojemnika.
Pozostałe odpowiedzi są nieprawidłowe, bo wskazują inne rodzaje armatury o innej funkcji i innych oznaczeniach:
- "Zawór spłukujący…" dotyczy urządzenia do spłukiwania miski ustępowej. Jest ono kojarzone z instalacją spłukującą i ma odmienną symbolikę; nie jest typowym punktem czerpalnym do poboru wody technicznej.
- "Zawór kątowy…" to armatura przyłączeniowa (zwykle przy urządzeniach sanitarnych), rozpoznawalna po dwóch przyłączach pod kątem prostym. Jego rola to odcięcie dopływu do konkretnego odbiornika, a nie wykonywanie punktu czerpalnego do poboru wody.
- "Bateria sztorcowa…" jest przeznaczona do montażu na umywalce/blacie, ma wysoką wylewkę i dźwignię. To inny typ armatury (bateria), a nie zawór czerpalny montowany na ścianie.
W praktyce na budowie poprawne odczytanie symbolu pozwala dobrać właściwy element do montażu i uniknąć błędów materiałowych (zamówienie złej armatury) oraz wykonawczych (wykonanie punktu o innej funkcji niż w projekcie).
