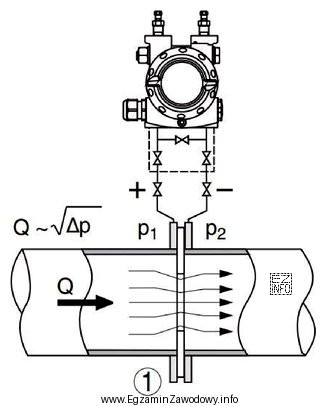

Przetwornik różnicy ciśnień mierzy różnicę ciśnień pomiędzy dwoma punktami instalacji. W automatyce przemysłowej bardzo częstym wariantem jego pracy jest układ pomiaru przepływu metodą spadku ciśnienia, gdzie w rurociągu znajduje się element pierwotny powodujący spiętrzenie (np. kryza, zwężka, rurka Venturiego). W takim układzie wraz ze wzrostem przepływu rośnie prędkość strugi, a tym samym rośnie spadek ciśnienia na elemencie spiętrzającym. Dlatego pomiar DP jest podstawą do wyznaczania strumienia objętościowego cieczy.
Odpowiedź "strumienia objętościowego cieczy." jest poprawna, bo opisuje typowe zastosowanie przetwornika DP w instalacji automatyki: pomiar przepływu (często realizowany jako przepływomierz różnicowy). W praktyce sygnał DP bywa następnie przeliczany w przetworniku lub w sterowniku na wartość przepływu, z uwzględnieniem charakterystyki elementu pierwotnego i warunków medium.
- "temperatury przepływającej cieczy." jest niepoprawne: do bezpośredniego pomiaru temperatury stosuje się czujniki temperatury (np. rezystancyjne lub termoelektryczne), a sam przetwornik DP nie mierzy temperatury. Temperatura może co najwyżej wpływać pośrednio na właściwości medium i przeliczenia.
- "lepkości przepływającej cieczy." jest niepoprawne: lepkość mierzy się lepkościomierzami lub metodami pośrednimi w specjalnych układach. Przetwornik DP nie jest czujnikiem lepkości, choć zmiany lepkości mogą wpływać na warunki przepływu i dokładność w pewnych zakresach.
- "gęstości przepływającej cieczy." jest niepoprawne: gęstość mierzy się gęstościomierzami (np. wibracyjnymi) albo wyznacza pośrednio z innych wielkości. W pomiarze przepływu metodą DP gęstość może być potrzebna do kompensacji (np. przy przejściu na strumień masowy), ale nie jest mierzona bezpośrednio przez przetwornik DP.
Wskazówka egzaminacyjna: jeśli w treści pojawia się "przetwornik różnicy ciśnień" i schemat podłączeń do rurociągu, najczęściej chodzi o pomiar przepływu (na zwężce) albo poziomu (hydrostatycznie). Rozstrzygające są przyłącza i sposób wpięcia w instalację pokazany na rysunku.
