Zapis 43R w dokumentacji elementów elektronicznych oznacza rezystancję 43 Ω (litera "R" bywa używana jako separator dziesiętny lub oznaczenie omów, np. 4R7 = 4,7 Ω). Skoro wymagany jest rezystor 43 Ω, trzeba dobrać taki, którego kod barwny daje liczbę 43 oraz właściwy mnożnik.

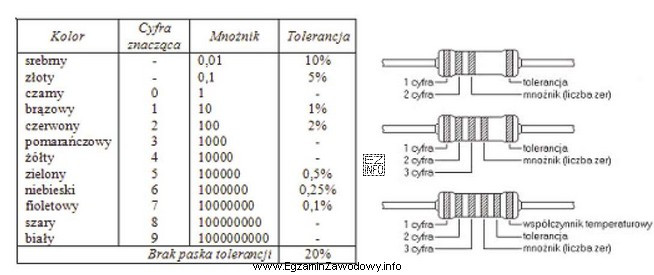

W typowym kodzie 4‑paskowym:
- 1. pasek = pierwsza cyfra значząca,
- 2. pasek = druga cyfra znacząca,
- 3. pasek = mnożnik (potęga dziesięciu),
- 4. pasek = tolerancja.
Dla 43 Ω cyfry znaczące to 4 i 3, czyli odpowiednio żółty (4) oraz pomarańczowy (3). Aby pozostało dokładnie 43, mnożnik musi wynosić 100, co odpowiada paskowi czarnemu. Ostatni pasek w poprawnej odpowiedzi to srebrny, czyli pasek tolerancji (w praktyce spotyka się różne tolerancje, a kolor tolerancji musi być zgodny z wymaganym wykonaniem).
Pozostałe propozycje są błędne, bo zmieniają wartość lub znaczenie pasków:
- Wariant z brązowym jako mnożnikiem daje 43 × 10 = 430 Ω, więc rezystor ma inną wartość.
- Wariant z czerwonym jako mnożnikiem daje 43 × 100 = 4300 Ω, czyli 4,3 kΩ.
- Wariant z srebrnym na trzecim pasku jest mylący: srebrny w tym miejscu oznacza ułamkowy mnożnik, a nie tolerancję; dodatkowo czwarty pasek nie może "naprawić" błędnej wartości.
W praktyce warsztatowej, gdy element jest zwęglony i nie da się odczytać pasków, poprawnym podejściem jest: odczytać wartość z dokumentacji, dobrać kod barwny oraz (jeśli to możliwe) potwierdzić pomiarem omomierzem przed montażem.
