Wyłącznik termiczno-czasowy jest elementem elektromechanicznym, który łączy reakcję na temperaturę i ograniczenie czasowe działania. Na rysunku rozpoznajemy go po dwóch kluczowych cechach konstrukcyjnych: bimetalu oraz uzwojeniu nagrzewającym współpracującym ze stykiem (zestykiem) rozwiernym.
Dlaczego poprawna jest odpowiedź: wyłącznik termiczno-czasowy?

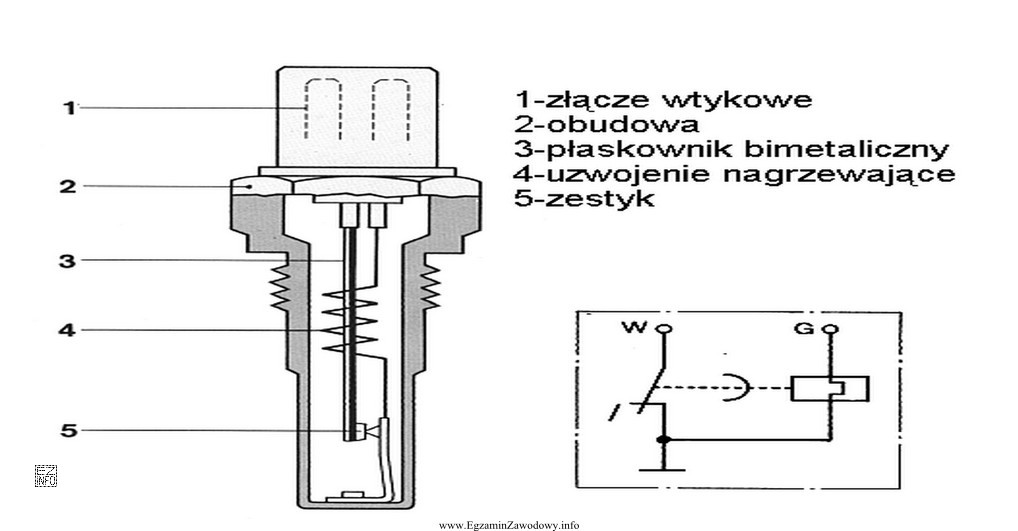

Legenda przekroju wskazuje płaskownik bimetaliczny i grzałkę (uzwojenie nagrzewające). Po włączeniu zapłonu grzałka nagrzewa bimetal, który po pewnym czasie odkształca się i rozłącza (rozwiera) zestyk. Schemat ideowy z zaciskami W i G przedstawia właśnie taki styk sterowany termicznie oraz element grzejny odniesiony do masy. Taka kombinacja (bimetal + grzałka + styk) odpowiada funkcji czasowo-temperaturowego wyłączenia obwodu rozruchowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wyłącznik nagrzewnicy – w typowej praktyce samochodowej jest to element związany z obwodem ogrzewania/klimatyzacji lub wentylatora, a nie z logiką bimetal + grzałka sterującą krótkotrwałym zasilaniem wtrysku rozruchowego. Sam przekrój i schemat wskazują na funkcję czasową i termiczną, a nie na przełącznik układu komfortu.
- Świeca żarowa – jest elementem grzejnym (rezystancyjnym) i nie pracuje jako przełącznik z zestykiem. Na rysunku wyraźnie występuje styk rozwierny oraz bimetal sterujący stykiem, czego świeca żarowa nie posiada.
- Czujnik temperatury klimatyzacji – jest elementem pomiarowym (zmienia sygnał/rezystancję/napiecie w zależności od temperatury), a nie elementem wykonawczym rozłączającym obwód mocy poprzez zestyk. Obecność styków oraz grzałki czasowej przeczy temu, że to zwykły czujnik temperatury.
Wskazówka egzaminacyjna: gdy na rysunku widzisz jednocześnie bimetal i grzałkę oraz symbol styku na schemacie, myśl o elemencie, który przełącza (wyłącza/załącza) obwód po czasie zależnym od temperatury, a nie o czujniku czy samej grzałce.
