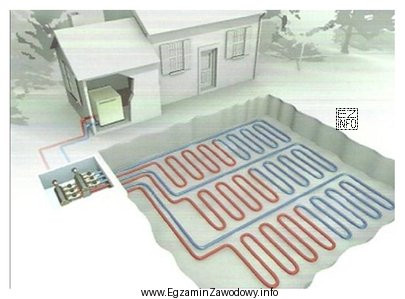

Kolektor gruntowy współpracujący z pompą ciepła (tzw. dolne źródło) może być wykonany w różnych układach geometrycznych. W zadaniu trzeba rozpoznać, jaki kształt ułożenia rur przedstawia rysunek.
Odpowiedź "Meandryczny." jest właściwa wtedy, gdy rury kolektora są prowadzone w postaci długich, zwykle równoległych odcinków, a na końcach wykonywane są nawroty, przez co całość przypomina "wężyk"/meander. To popularny sposób rozmieszczenia rur w wykopach dla kolektora poziomego, gdy dąży się do równomiernego pokrycia powierzchni gruntu.
Dlaczego pozostałe odpowiedzi nie pasują do takiego rysunku:
- "Spiralny." – układ spiralny (ślimakowy) tworzy zwoje wokół punktu/obszaru, a przewód biegnie po torze zbliżonym do okręgu lub prostokąta "do środka" i z powrotem. Jeśli na rysunku widać nawroty i równoległe pasma, to nie jest spirala.
- "Koszowy." – określenie koszowy jest zwykle wiązane z rozwiązaniami przestrzennymi, gdzie rury tworzą bryłę (rodzaj kosza/klatki) umieszczoną w gruncie, a nie płaski układ poziomy "w planie". Gdy rysunek pokazuje płaskie pasma i nawroty, nie odpowiada to formie koszowej.
- "Skośny." – "skośny" nie jest typową, jednoznaczną nazwą standardowego układu kolektora gruntowego w praktyce dydaktycznej; sugerowałby raczej orientację pod kątem, a nie charakterystyczny schemat prowadzenia rur (meander lub spirala).
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy układ ma nawroty i równoległe odcinki (meander), czy zwoje (spirala), czy jest to konstrukcja przestrzenna (kosz). Dopiero potem wybierz nazwę z odpowiedzi.
