W typowym układzie sterowania oświetleniem z łącznikiem jednobiegunowym zasada jest stała: łącznik ma przerywać przewód fazowy, a przewód neutralny ma pozostać nieprzerwany i zostać doprowadzony bezpośrednio do oprawy. Dzięki temu po wyłączeniu łącznika na oprawie nie pojawia się potencjał fazowy, a po włączeniu faza jest podawana na oprawę przez tzw. przewód powrotny z łącznika.

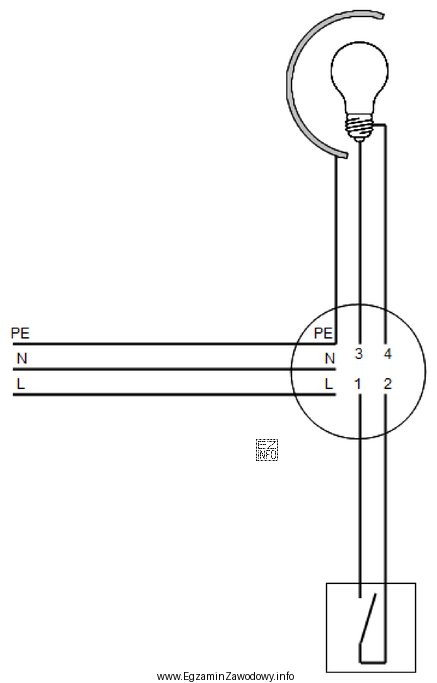

Odpowiedź "L z 1, N z 4, 2 z 3" należy rozumieć jako zestaw połączeń w puszce, które tworzą:
- ciągłość toru neutralnego (N) między zasilaniem a przewodem/oprawą wskazaną na rysunku,
- połączenie toru fazowego (L) w taki sposób, aby faza dochodziła do łącznika, a następnie wracała z łącznika na oprawę po załączeniu,
- spójny obwód zasilania oprawy: N bezpośrednio + L przez łącznik.
Pozostałe warianty są błędne typowo z jednego z poniższych powodów (zależnie od tego, co oznaczają końce 1–4 na rysunku):
- zamiana N i przewodu powrotnego – skutkuje brakiem działania sterowania albo nieprawidłową pracą (np. oprawa nie świeci mimo załączenia),
- przerywanie toru neutralnego zamiast fazowego – układ może działać, ale jest niezgodny z zasadami wykonania i pogarsza bezpieczeństwo eksploatacji,
- podanie fazy na niewłaściwy przewód – powoduje, że łącznik nie steruje oprawą lub steruje w sposób nieprzewidywalny.
Wskazówka egzaminacyjna: analizując rysunek, najpierw znajdź, gdzie jest zasilanie L i N, potem zidentyfikuj łącznik (wejście i wyjście/powrót), a na końcu sprawdź, czy N idzie bez przerwy do oprawy, a L jest "przełączany" przez łącznik.
