KWALIFIKACJA ELE2 - CZERWIEC 2017

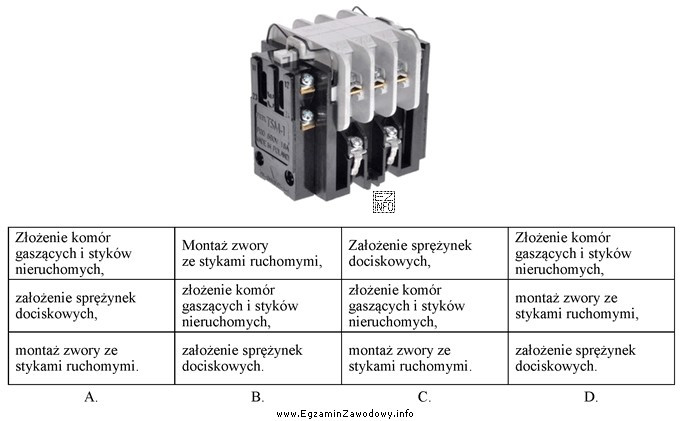

W styczniku elektromagnetycznym poszczególne podzespoły są ze sobą sprzężone mechanicznie: tor prądowy (styki nieruchome i ruchome), układ gaszenia łuku (komory gaszeniowe) oraz napęd elektromagnesu (cewka + obwód magnetyczny ze zworą). Dlatego kolejność montażu nie jest dowolna.

Poprawna sekwencja to: założenie komór gaszących i styków nieruchomych, następnie montaż zwory ze stykami ruchomymi, potem montaż sprężyny dociskowej i na końcu montaż cewki elektromagnesu.

• Komory gaszeniowe i styki nieruchome są częścią "bazową" aparatu. Zwykle są mocowane do korpusu i wyznaczają geometrię toru prądowego. Montaż tych elementów na początku zmniejsza ryzyko kolizji z mechanizmem ruchomym.
• Zwora ze stykami ruchomymi musi pracować swobodnie i mieć zapewnione prowadzenie. Jej montaż po elementach stałych pozwala od razu sprawdzić, czy ruch jest płynny i czy styki trafiają w odpowiednie miejsca.
• Sprężyna dociskowa odpowiada za właściwy docisk styków (parametr krytyczny dla nagrzewania, iskrzenia i trwałości). Zakłada się ją po osadzeniu części ruchomej, aby sprężyna działała na prawidłowo ustawiony mechanizm, a nie utrudniała składania.
• Cewka elektromagnesu jest elementem napędowym, ale jej włożenie zbyt wcześnie może utrudniać dostęp do mechanizmu, a także utrudnić kontrolę ustawienia zwory i sprężyny. Umieszczenie jej na końcu jest praktyczne: najpierw składa się mechanikę, a dopiero potem zamyka napęd.

Dlaczego pozostałe kolejności są błędne? Zazwyczaj polegają na przestawieniu jednego z kroków tak, że element późniejszy blokuje montaż wcześniejszego (np. sprężyna przed poprawnym osadzeniem zwory) albo utrudnia kontrolę mechanizmu (np. cewka włożona zanim zostanie sprawdzony swobodny ruch części ruchomej). W praktyce takie błędy kończą się zacinaniem zwory, brakiem docisku styków lub niepewnym załączaniem.

Wskazówka egzaminacyjna: jeśli pytanie dotyczy "kolejności", szukaj logiki od korpusu i elementów stałych → część ruchoma → element docisku/napinania → napęd/cewka.
