KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)

PYTANIE NR 23.

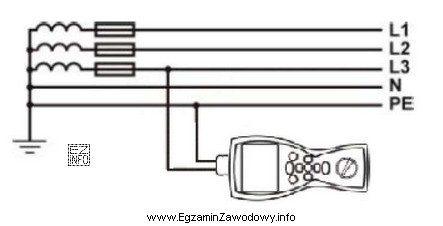

W którym obwodzie sieci elektrycznej mierzona jest impedancja pętli zwarcia przez miernik parametrów instalacji włączony jak na rysunku?
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego dotyczącego kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Impedancję pętli zwarcia mierzy się w torze, w którym popłynie prąd uszkodzeniowy przy zwarciu doziemnym. W typowym pomiarze skuteczności ochrony sprawdza się pętlę od przewodu fazowego do przewodu ochronnego, dlatego poprawny jest obwód L-PE, a nie L-N, L-L ani N-PE.

Pełne wyjaśnienie:

Pomiar impedancji pętli zwarcia ma na celu ocenę warunków, w jakich w razie uszkodzenia (np. zwarcia do części przewodzącej dostępnej) popłynie prąd zwarciowy oraz czy zabezpieczenie zadziała wystarczająco szybko. W praktyce oznacza to weryfikację toru prądu uszkodzeniowego dla zwarcia doziemnego.

Odpowiedź "L-PE" jest właściwa, ponieważ w najczęściej ocenianej pętli zwarcia w instalacjach z przewodem ochronnym prąd płynie od przewodu fazowego L do przewodu ochronnego PE (a następnie przez połączenia ochronne i źródło zasilania). To właśnie ten tor jest kluczowy dla działania ochrony przez samoczynne wyłączenie zasilania.

Pozostałe odpowiedzi są błędne w kontekście typowego pomiaru pętli zwarcia doziemnej:

  • "L-N" opisuje obwód faza–neutralny. Taki tor może być używany w pewnych pomiarach impedancji pętli zwarcia w innych sytuacjach, ale nie odpowiada pętli zwarcia do przewodu ochronnego, której dotyczy standardowa ocena skuteczności ochrony przy uszkodzeniu do obudowy urządzenia.
  • "L-L" to pętla międzyfazowa, charakterystyczna dla zwarć międzyfazowych. To inny rodzaj uszkodzenia niż zwarcie doziemne i nie jest tym, co zwykle bada się przy podłączaniu miernika do zacisku ochronnego.
  • "N-PE" nie jest właściwym torem do pomiaru pętli zwarcia, bo nie obejmuje przewodu fazowego, czyli nie odzwierciedla warunków zadziałania zabezpieczenia przy typowym zwarciu doziemnym.

Wskazówka egzaminacyjna: zawsze łącz pojęcie "pętla zwarcia" z rodzajem uszkodzenia, które chcesz zasymulować. Jeśli chodzi o uszkodzenie do obudowy i sprawdzenie ochrony, kluczowe jest połączenie z przewodem PE, więc najczęściej będzie to układ L-PE.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja pętli zwarcia to opór "drogi" prądu uszkodzeniowego w obwodzie zwarcia (z uwzględnieniem przewodów, połączeń i źródła). Na jej podstawie ocenia się, czy w razie zwarcia doziemnego popłynie odpowiednio duży prąd, aby zabezpieczenie zadziałało w wymaganym czasie.
Bo w typowym scenariuszu uszkodzenia (przebicie fazy na obudowę urządzenia) prąd płynie z przewodu fazowego do przewodu ochronnego. Pomiar L-PE odtwarza ten tor i pozwala ocenić skuteczność ochrony przez samoczynne wyłączenie zasilania.
W niektórych sytuacjach i trybach mierników spotyka się pomiar pętli w torze L-N, ale nie zastępuje to oceny pętli zwarcia doziemnej związanej z przewodem ochronnym. Na egzaminie kluczowe jest rozpoznanie, że pomiar związany z ochroną przy uszkodzeniu do obudowy dotyczy L-PE.
Szukaj symbolu PE (znak uziemienia) lub opisu zacisku ochronnego w gnieździe/rozdzielnicy. Jeśli jeden przewód pomiarowy jest wpięty do styku ochronnego albo szyny PE, a drugi do fazy, to mówimy o układzie L-PE.
Najczęściej ocenia się warunki zadziałania zabezpieczeń nadprądowych (bezpieczniki, wyłączniki nadprądowe) w przypadku zwarcia doziemnego. Wynik Zs ma wpływ na spodziewany prąd zwarciowy. W praktyce pomiar bywa też elementem szerszej oceny ochrony, razem z badaniem RCD.
Zbyt duża impedancja może wynikać z długich przewodów, zbyt małego przekroju, słabych styków, korozji połączeń, luźnych zacisków lub błędów w połączeniach PE. Skutkiem może być zbyt mały prąd zwarciowy i brak szybkiego zadziałania zabezpieczenia.
Połączenie N-PE nie obejmuje przewodu fazowego, więc nie odtwarza typowego toru prądu uszkodzeniowego, który ma wymusić zadziałanie zabezpieczenia. Taki "pomiar" nie odpowiada sprawdzaniu warunków zwarcia doziemnego w obwodzie zasilającym odbiornik.
L to przewód fazowy, a PE to przewód ochronny. Zapis L-PE oznacza, że przyrząd mierzy parametr (tu: impedancję pętli) w obwodzie pomiędzy fazą a przewodem ochronnym, czyli w torze istotnym dla zwarć doziemnych i oceny ochrony przeciwporażeniowej.
Częste błędy to podłączenie do niewłaściwego zacisku (N zamiast PE), pomiar w złym trybie miernika, pominięcie kontroli połączeń ochronnych, wykonywanie pomiaru w obwodzie o nieznanym układzie sieci oraz nieuwzględnienie wpływu przedłużaczy i luźnych styków na wynik.
Opanuj pojęcie toru prądu uszkodzeniowego i skojarz typowe uszkodzenie "faza na obudowę" z przewodem PE. Ćwicz rozpoznawanie oznaczeń L, N, PE na schematach i zdjęciach gniazd/rozdzielnic. W zadaniach testowych zawsze pytaj: jaki rodzaj zwarcia jest symulowany?
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Impedancję pętli zwarcia mierzy się w torze, w którym popłynie prąd uszkodzeniowy przy zwarciu doziemnym."

Źródła:

  • PN-HD 60364-6:2016-07 (lub nowsza), Instalacje elektryczne niskiego napięcia — Część 6: Sprawdzanie
  • PN-EN 61557-3 (aktualne wydanie), Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych do 1000 V AC i 1500 V DC — Urządzenia do badania, pomiaru lub monitorowania środków ochronnych — Część 3: Impedancja pętli

Materiały:

  • Instrukcje obsługi mierników parametrów instalacji (funkcja pomiaru Zs/loop)
  • Podręczniki do pomiarów elektrycznych w instalacjach nN (dział: pomiary ochronne)
  • Materiały szkoleniowe SEP dotyczące ochrony przeciwporażeniowej i pomiarów
