KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 12.
W którym z przedstawionych układów transoptora fotodetektorem jest fotodioda?

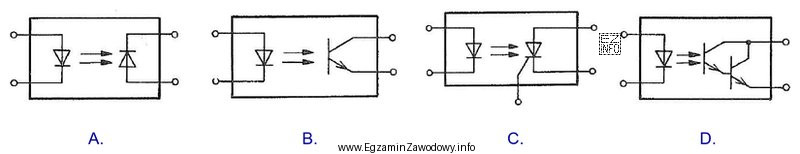

Ilustracja przedstawia cztery schematy układów elektronicznych oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fotodioda jako fotodetektor w transoptorze jest rozpoznawalna na schemacie po symbolu diody, do której skierowane są strzałki światła (po stronie wyjściowej, za barierą izolacji). Pozostałe typowe wyjścia transoptorów to m.in. fototranzystor lub fototriak, mające inne symbole.

Pełne wyjaśnienie:

Transoptor (optoizolator) składa się z nadajnika światła (zwykle diody LED) oraz elementu światłoczułego po stronie wtórnej. Pytanie dotyczy rozpoznania, w którym z pokazanych schematów elementem światłoczułym jest fotodioda.

Jak rozpoznać fotodiodę na schemacie? Fotodioda jest rysowana jak dioda, z dodatkowymi strzałkami symbolizującymi padające światło skierowanymi do złącza. W transoptorze będzie ona umieszczona po stronie wyjściowej (oddzielonej barierą izolacji od LED). Jeśli na rysunku po stronie wyjściowej widzisz taki symbol, to fotodetektorem jest fotodioda.

Dlaczego pozostałe odpowiedzi mogą być mylące?

  • Fototranzystor jest bardzo częstym wyjściem transoptora, więc wiele osób wybiera go "z przyzwyczajenia". Na schemacie będzie to symbol tranzystora (np. NPN) z zaznaczonym oddziaływaniem światła (strzałki do struktury), a nie symbol diody.
  • Fotorezystor (LDR) ma symbol rezystora zależnego od światła (często rezystor w kółku/ze strzałkami). To inna zasada działania i zwykle inne parametry (wolniejsza odpowiedź), więc nie należy go utożsamiać z fotodiodą.
  • Fototriak/fototyrystor spotyka się w optotriakach do sterowania AC; symbol po stronie wyjściowej odpowiada elementom tyrystorowym, nie diodzie. Takie układy służą raczej do załączania obciążeń sieciowych niż do szybkiej detekcji sygnałów analogowych/impulsowych.

Wskazówka egzaminacyjna: najpierw zlokalizuj po stronie wtórnej element wykonawczy/czujnik, a dopiero potem nazwij jego typ. Nie sugeruj się samym faktem, że po stronie wejściowej zawsze jest LED — kluczowy jest symbol elementu światłoczułego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest transoptor i do czego służy?
Transoptor (optoizolator) to element, który przenosi sygnał za pomocą światła między stroną wejściową i wyjściową, zapewniając separację galwaniczną. Stosuje się go do ochrony elektroniki sterującej, eliminacji pętli masy i bezpiecznego sterowania obwodami o wyższym napięciu.
Jak rozpoznać fotodiodę na schemacie transoptora?
Fotodioda ma symbol diody, do której skierowane są strzałki oznaczające padające światło. W transoptorze będzie ona po stronie wyjściowej, oddzielonej barierą izolacji od LED. To odróżnia ją od fototranzystora (symbol tranzystora) czy fototriaka (symbol elementu tyrystorowego).
Dlaczego w transoptorze stosuje się fotodiodę zamiast fototranzystora?
Fotodioda może dawać szybszą odpowiedź i lepszą liniowość w pewnych układach (zwłaszcza analogowych lub szybkich). Fototranzystor często zapewnia większe wzmocnienie prądowe, ale bywa wolniejszy. Dobór zależy od wymagań: szybkości, liniowości, zakresu prądów i sposobu obciążenia wyjścia.
Jakie są najczęstsze typy wyjść w transoptorach?
Najczęściej spotkasz wyjście z fototranzystorem (proste sterowanie i dość duży prąd wyjściowy). Występują też transoptory z fotodiodą (szybkość/liniowość), fototriakiem (sterowanie AC) oraz układy specjalizowane z bramkami logicznymi lub wzmacniaczami.
Czy fotodioda w transoptorze może pracować w trybie fotoprzewodzenia?
Tak, fotodioda może pracować spolaryzowana zaporowo (tryb fotoprzewodzenia), co zwykle poprawia szybkość i zakres dynamiczny. W praktyce sposób pracy zależy od konkretnego transoptora i aplikacji: czasem fotodioda jest częścią układu z wzmacniaczem, a czasem generuje prąd do dalszego przetwarzania.
Jakie błędy najczęściej robi się przy rozpoznawaniu fotodetektora w transoptorze?
Typowe błędy to mylenie symbolu fotodiody z diodą zwykłą oraz wybór fototranzystora "z przyzwyczajenia", bo jest bardzo popularny. Często też pomija się stronę wyjściową i analizuje tylko wejściową LED. Na egzaminie zawsze identyfikuj element po stronie wtórnej.
Jak odróżnić fotodiodę od fototranzystora na rysunku?
Fotodioda wygląda jak dioda ze strzałkami światła skierowanymi do złącza. Fototranzystor ma symbol tranzystora (kolektor–emiter–baza lub struktura bez wyprowadzonej bazy) oraz strzałki światła. Jeśli widzisz wyraźny symbol tranzystora, to nie jest fotodioda.
Kiedy stosuje się optotriak zamiast transoptora z fotodiodą?
Optotriak stosuje się głównie do sterowania obciążeniami prądu przemiennego (np. triakiem mocy) i separacji sterowania od sieci. Transoptor z fotodiodą częściej wybiera się do detekcji lub przenoszenia sygnałów analogowych/szybkich. To inne zastosowania i inne symbole elementów wyjściowych.
Jak sprawdzić w nocie katalogowej, jaki jest fotodetektor w transoptorze?
W nocie katalogowej szukaj blokowego schematu (functional block diagram) oraz opisu wyprowadzeń i części wyjściowej. Producent zwykle wprost podaje typ wyjścia: photodiode, phototransistor, phototriac itp. Pomocne są też przykładowe aplikacje oraz parametry charakterystyczne dla danego typu wyjścia.
Jak przygotować się do pytań o transoptory na egzaminie ELM.2?
Ćwicz rozpoznawanie symboli: fotodioda, fototranzystor, optotriak, fotorezystor. Ucz się też typowych zastosowań (separacja galwaniczna, sterowanie, pomiar) i podstawowych parametrów (CTR, szybkość, napięcia izolacji). Dobrą metodą jest analiza kilku schematów i not katalogowych.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Fotodioda jako fotodetektor w transoptorze jest rozpoznawalna na schemacie po symbolu diody, do której skierowane są strzałki światła (po stronie wyjściowej, za barierą izolacji)."

Źródła:

  • Broadcom (Avago) HCNR200/201 High-Linearity Analog Optocoupler – Datasheet, opis działania układu z dwiema fotodiodami (sekcje: Functional Description, Applications)
  • Texas Instruments, 6N137 High Speed Optocoupler – Datasheet, opis stopnia wejściowego i fotodiodowego toru detekcji (sekcje: Description/Functional Block Diagram)
  • Paul Horowitz, Winfield Hill, "The Art of Electronics", 3rd edition, rozdziały o optoizolatorach/opto sprzężeniu (optoisolators/opto-couplers) i rozpoznawaniu typów wyjść

Materiały:

  • Noty katalogowe (datasheet) wybranych transoptorów z wyjściem fotodiodowym i fototranzystorowym
  • Rozdziały z podręczników o optoizolacji i elementach fotoelektrycznych
  • Ćwiczenia z rozpoznawania symboli na schematach (fotodioda, fototranzystor, fototriak)
