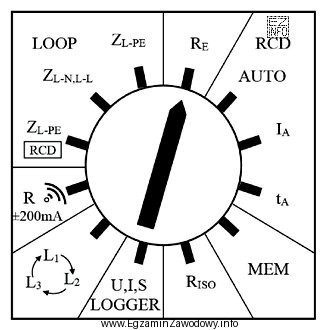

Wielofunkcyjny przyrząd do pomiarów instalacji elektrycznych (tester instalacji) ma zwykle osobne tryby dla trzech różnych grup badań: rezystancji uziemienia, impedancji pętli zwarcia oraz rezystancji izolacji. Każdy z tych pomiarów odpowiada na inne pytanie diagnostyczne i wymaga innego sposobu podłączenia przewodów pomiarowych.
Rezystancja uziemienia dotyczy elementów instalacji mających kontakt z gruntem (uziomy, połączenia uziemiające). Wynik informuje, czy uziemienie zapewnia właściwe warunki ochrony i odprowadzania prądów do ziemi. To pomiar "uziemieniowy", a nie zwarciowy i nie izolacyjny, dlatego poprawna jest odpowiedź "rezystancji uziemienia".
Odpowiedź "impedancji pętli zwarcia w obwodzie faza-ochronny" jest inna, bo pętla zwarcia opisuje tor przepływu prądu zwarciowego (m.in. przez przewód fazowy i ochronny). Ten pomiar służy weryfikacji skuteczności ochrony przez samoczynne wyłączenie zasilania, a nie jakości połączenia uziomu z ziemią.
Odpowiedź "impedancji pętli zwarcia w obwodzie faza-zero lub faza-faza" dotyczy jeszcze innego wariantu pętli (np. w układach z przewodem neutralnym lub międzyfazowo). Nadal jest to pomiar zwarciowy, a nie pomiar uziemienia.
Odpowiedź "rezystancji izolacji" jest niepoprawna, ponieważ ten test ocenia stan izolacji przewodów i urządzeń (czy nie ma upływności/przebicia). W praktyce wykonuje się go innymi napięciami probierczymi i z innym celem niż przy pomiarze uziemienia.
Wskazówka egzaminacyjna: jeśli w trybie/oznaczeniu przełącznika pojawia się odniesienie do uziomu/ziemi, wybieraj pomiar uziemienia; jeśli jest mowa o pętli zwarcia, chodzi o ocenę warunków zadziałania zabezpieczeń; jeśli o izolacji, chodzi o "szczelność" dielektryczną obwodu.
