Aby dobrać prąd znamionowy bezpiecznika dla obwodu, najpierw wyznacza się moc zainstalowaną (sumę mocy wszystkich przewidywanych odbiorników), a następnie moc obliczeniową, czyli uwzględnia się, że nie wszystkie urządzenia muszą pracować jednocześnie.
1) Suma mocy urządzeń:
100 W + 200 W + 2000 W + 300 W + 200 W = 2800 W.
2) Moc obliczeniowa z jednoczesnością:
2800 W × 0,4 = 1120 W.
3) Przeliczenie na prąd dla 230 V:
I = P/U = 1120/230 ≈ 4,87 A.
Dobór zabezpieczenia wykonuje się zgodnie z zasadą praktyczną: wybierz najmniejszy bezpiecznik, który nie powinien zadziałać przy obciążeniu obliczeniowym, a jednocześnie nie będzie przewymiarowany, bo zbyt duża wartość pogarsza ochronę przewodów przed przeciążeniem.

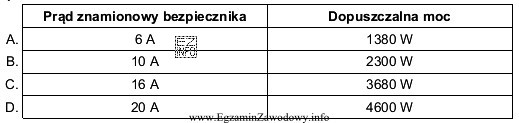

Odpowiedź "6 A" jest właściwa, ponieważ przy tej wartości oraz podanej w tabeli mocy dopuszczalnej (1380 W) zabezpieczenie ma zapas względem 1120 W. Odpowiedzi "10 A", "16 A", "20 A" również "udźwignęłyby" takie obciążenie, ale są większe niż potrzeba, więc byłyby typowym przykładem przewymiarowania zabezpieczenia w tym zadaniu.
Jak nie popełnić błędu na egzaminie?
- Nie myl mocy zainstalowanej (2800 W) z mocą obliczeniową (1120 W).
- Zawsze wykonaj krok I=P/U, zamiast zgadywać wartość w amperach.
- Pamiętaj o kryterium "najmniejszego spełniającego warunek", jeśli odpowiedzi są stopniowane.
