KWALIFIKACJA ELE5 - WRZESIEŃ 2015

PYTANIE NR 17.

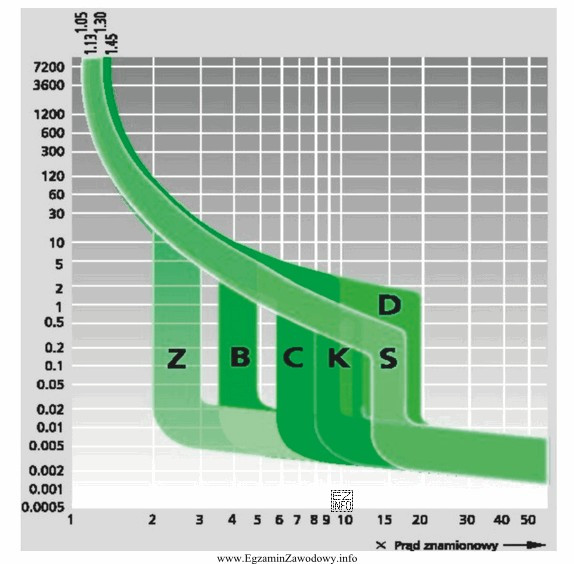

W prostowniku półprzewodnikowym tyrystory zabezpieczone były wkładkami topikowymi szybkimi. Który typ charakterystyki czasowo-prądowej powinny mieć wyłączniki nadmiarowe, zastosowane jako zamienniki tych wkładek?

W prostowniku półprzewodnikowym tyrystory zabezpieczone były wkładkami

A.	Z
B.	B
C.	K
D.	C
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Charakterystyka czasowo-prądowa wyłączników nadmiarowych powinna być zbliżona do charakterystyki wkładek topikowych, które zastępują. Wkładki topikowe szybkie mają charakterystykę zbliżoną do charakterystyki "Z" (szybko działające przy krótkich przeciążeniach), co jest odpowiednie dla ochrony tyrystorów, które są wrażliwe na krótkotrwałe przeciążenia prądowe.
